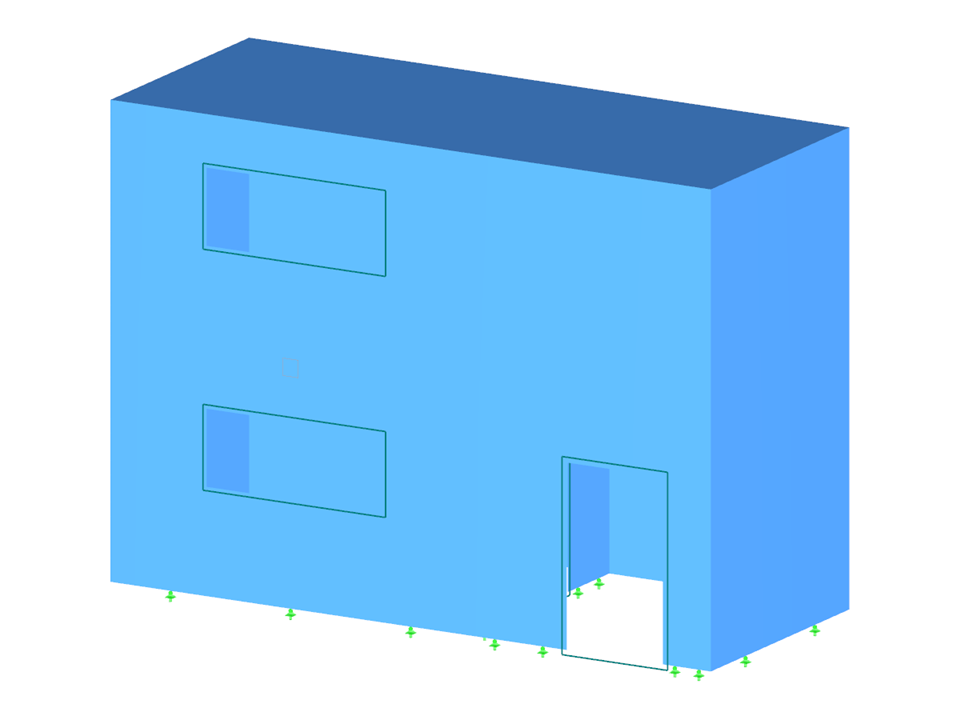

Zweigeschossiges Holzgebäude aus Brettsperrholz mit Nutzung des Zusatzmoduls RF-LAMINATE
Modell verwendet in
Zweigeschossiges Holzgebäude aus Brettsperrholz
| Anzahl Knoten | 59 |
| Anzahl Linien | 83 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 20 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 16 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 15,626 t |
| Abmessungen (metrisch) | 7.620 x 3.048 x 5.486 m |
| Abmessungen (imperial) | 25 x 10 x 18 feet |
| Programmversion | 5.17.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
