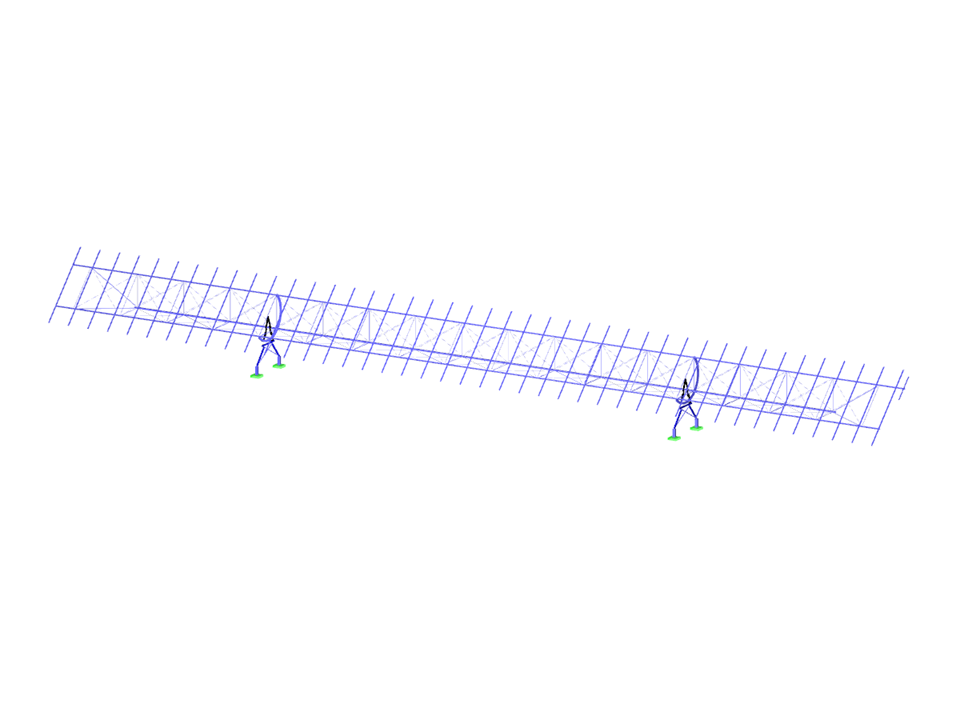

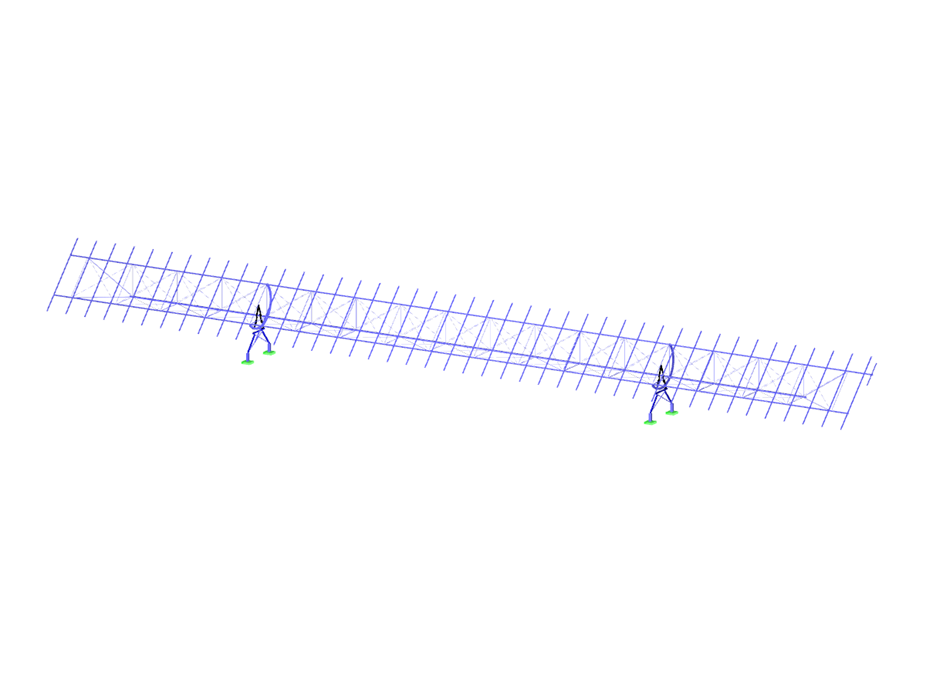

Modellazione di un innovativo sistema di inseguitori solari a un asse
Numero di nodi | 948 |
Numero di linee | 964 |
Numero di aste | 964 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 1 |
Nr. di combinazioni di risultati | 4 |
Peso totale | 1,187 t |
Dimensioni (metriche) | 43.048 x 2.869 x 4.095 m |
Dimensioni (imperiali) | 141.23 x 9.41 x 13.44 feet |
Versione del programma | 5.26.02 |
![Carico da neve su sistemi solari termici e fotovoltaici elevati](/it/webimage/008640/2239058/01-en_us.png?mw=512&hash=179a2a021b789f284dc6c0e23e541b00acc18c72)
![KB 001851 | Telaio a due cerniere con pendolo a singola colonna nel piano](/it/webimage/041593/3539084/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![KB 001801 | Accesso ai risultati FSM](/it/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![Trave di legno](/it/webimage/040675/3517395/1_MODEL.png?mw=512&hash=1b2b98d7f5da3b1e31bac986826dfc11fa287bb9)
![RSTAB-Tabelle 3.1 Stäbe-Schnittgrößen mit SK-Ergebnissen](/it/webimage/006859/1585715/000401-it-png.png?mw=512&hash=5fd31e27bfb579c8d59a0bbdb1ffa63028143cff)
I valori estremi massimo e minimo (l'inviluppo) sono visualizzati nelle tabelle dei risultati e nei grafici. È possibile aggiungerli alla relazione di calcolo globale di RSTAB.
È anche possibile progettare le forze interne delle super combinazioni in molti moduli aggiuntivi di RSTAB.
![Überlagerung von Betriebszuständen mit Kombinationskriterium "oder"](/it/webimage/006976/1588815/000400-it-png.png?mw=512&hash=f4a5acaf26ecc213197a847fe3c9b6a25d05987c)
Per la sovrapposizione, è necessario selezionare una delle norme integrate. I coefficienti di sicurezza parziali sono preimpostati per impostazione predefinita. È anche possibile creare una nuova norma e salvarla con i coefficienti di sicurezza definiti dall'utente.
Il criterio di combinazione definisce quali casi di carico, combinazioni di carico o combinazioni di risultati devono essere considerati da quale modello. Le azioni possono essere ridimensionate per fattori e classificate come 'permanenti' o 'potenzialmente'. Sono anche possibili esami alternativi sotto forma di una sovrapposizione 'o'. Le rappresentazioni grafiche facilitano l'assegnazione dei modelli rilevanti.
Quando si determinano i valori estremi, SUPER-RC importa i risultati delle strutture e li sovrappone secondo il criterio di combinazione. I risultati vengono confrontati utilizzando i numeri dell'asta e del nodo.
![Posizioni con stati operativi diversi](/it/webimage/006975/1588798/000399-it-png.png?mw=512&hash=1550217c567c5bee1c787d28486c99d405a443e5)
Un modello di base viene creato e salvato con nomi diversi a seconda dell'avanzamento della costruzione. Questi modelli strutturali vengono quindi utilizzati per la supercombinazione. La sovrapposizione può essere eseguita come per una combinazione di risultati di RSTAB.
Modellando varie condizioni costruttive o operative, è possibile rappresentare diverse condizioni al contorno geometriche: Ad esempio, è possibile aggiungere o rimuovere vincoli esterni, aste o fondazioni elastiche del modello.
![RSTAB-Zusatzmodul SUPER-EK | Ergebnisüberlagerung verschiedener Bauzustände](/it/webimage/002941/2991939/Solargestell_Pos1_(1).png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Gestione dei modelli di RSTAB in funzione delle fasi di costruzione
- Definizione delle condizioni al contorno geometriche per le singole condizioni costruttive e operative
- Accesso ai casi di carico, alle combinazioni di carico e alle combinazioni di risultati di tutte le strutture
- Sovrapposizione dei diversi modelli sotto forma di un inviluppo di tutti i valori estremi
- Operazioni di combinazione secondo le seguenti normative:
-
Eurocodice
-
DIN 18800:1990-11
-
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
secondo DIN 1055-100:2001-03
-
ÖNORM
- Esercizio (non scalati)
-
- Output tabulare e grafico dei risultati
