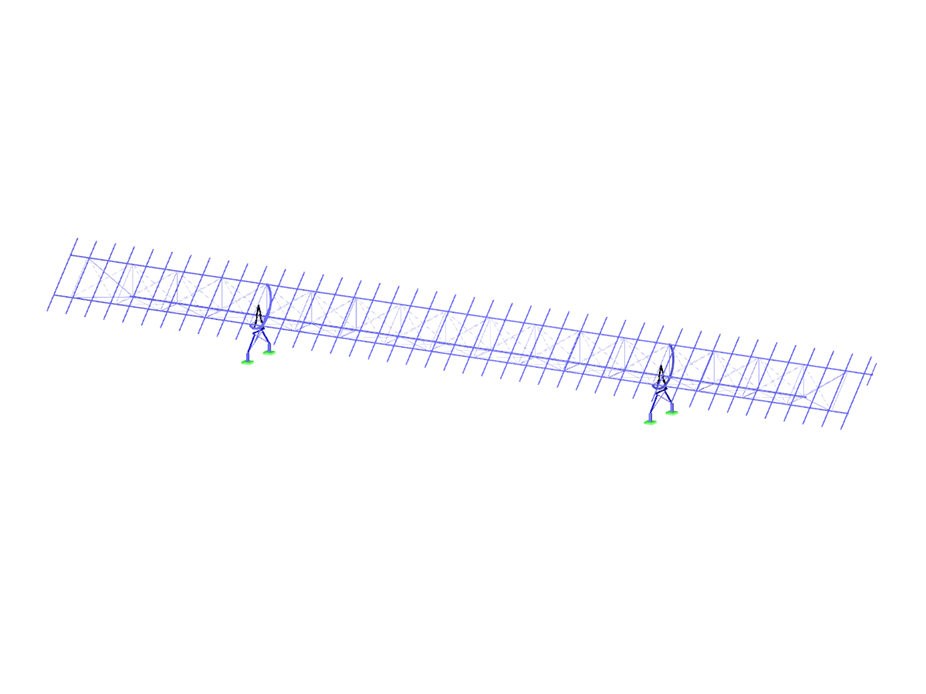

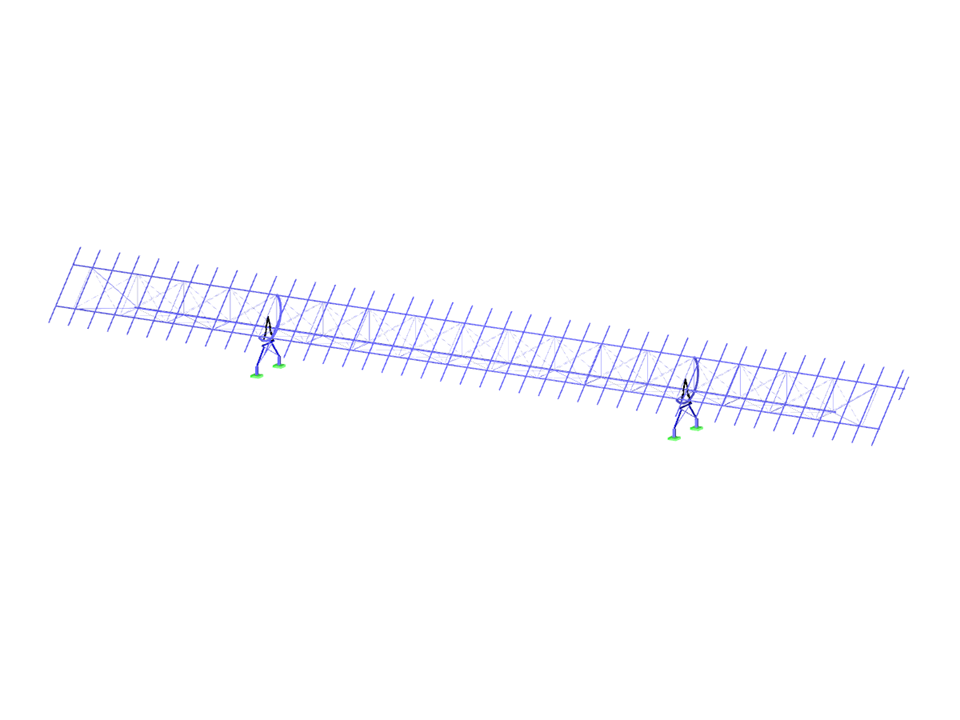

Моделирование инновационной одноосной солнечной системы слежения
Количество узлов | 948 |
Количество линий | 964 |
Количество стержней | 964 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 4 |
Общий вес | 1,187 t |
Размеры (метрические) | 43,048 x 2,869 x 4,095 m |
Размеры (имперские) | 141.23 x 9.41 x 13.44 feet |
Версия программы | 5.26.02 |
![Снеговая нагрузка на приподнятых гелиотермических и фотовольтаических системах](/ru/webimage/008640/2247232/01-en_us.png?mw=512&hash=179a2a021b789f284dc6c0e23e541b00acc18c72)
![КБ 001851 | Двухшарнирная рама с маятниковой одиночной колонной в плоскости](/ru/webimage/041593/3539084/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![KB 001801 | Доступ к результатам FSM](/ru/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![Деревянная балка](/ru/webimage/040675/3517395/1_MODEL.png?mw=512&hash=1b2b98d7f5da3b1e31bac986826dfc11fa287bb9)
![RSTAB-Tabelle 3.1 Stäbe-Schnittgrößen mit SK-Ergebnissen](/ru/webimage/006859/1585718/000401-en-png.png?mw=512&hash=ab39a4d52b83316c36a2a555056d9dc3877969a6)
Максимальные и минимальные предельные величины (пакет) выводятся в численном и графическом виде. Вы можете внести их в общий печатный ротокол результатов RSTAB.
Вы также можете рассчитать внутренние силы в супер-сочетаниях многих дополнительных модулей RSTAB.
![Überlagerung von Betriebszuständen mit Kombinationskriterium "oder"](/ru/webimage/006976/1588818/000400-en-png.png?mw=512&hash=fe70426208e2a421a65925e65b25a71d1b0aa9ca)
Для наложения необходимо выбрать один из интегрированных стандартов. Частичные коэффициенты надежности заданы по умолчанию. Также можно создать новую норму и сохранить ее с пользовательскими коэффициентами надежности.
Критерий комбинирования определяет, какие загружения, сочетания нагрузок и расчетные сочетания должны и в какой модели учитываться. Воздействия можно масштабировать с помощью коэффициентов и классифицировать как 'постоянные' или 'потенциальные'. Также возможны альтернативные анализы в форме 'или' суперпозиции. Графические изображения облегчают определение соответствующих моделей.
При определении экстремальных значений, SUPER-RC импортирует результаты конструкций и накладывают их в соответствии с критерием сочетания. Результаты сравниваются с использованием номеров стержней и узлов.
![Положения с разными рабочими состояниями](/ru/webimage/006975/1588801/000399-en-png.png?mw=512&hash=0250f1266efc3e39a275b0e3bde5bbafcef0348b)
Основная модель создается и сохраняется под разными названиями, в зависимости от процесса строительства. Эти конструктивные модели затем используются для супер-сочетания. Наложение можно выполнить тем же способом, как и в случае расчетного сочетания в RSTAB.
При моделировании различных строительных и рабочих условий могут быть представлены различные геометрические предельные условия: например, возможно добавление или изъятие опор, стержней или упругого основания модели.
![RSTAB-Zusatzmodul SUPER-EK | Ergebnisüberlagerung verschiedener Bauzustände](/ru/webimage/002941/2991939/Solargestell_Pos1_(1).png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Управление моделями RSTAB в соответствии с процессом строительного производства
- Определение геометрических граничных условий для индивидуальных строительных и рабочих условий
- Доступ к загружениям, сочетаниям нагрузок и расчетным сочетаниям всех конструкций
- Наложение различных моделей в виде пакета всех экстремальных значений
- Опции сочетания в соответствии со следующими нормами:
-
Еврокод
-
DIN 18800:1990-11
-
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
по DIN 1055-100:2001-03
-
ÖNORM
- Годность к эксплуатации (немасштабировано)
-
- Конечные результаты в табличной и графической форме
