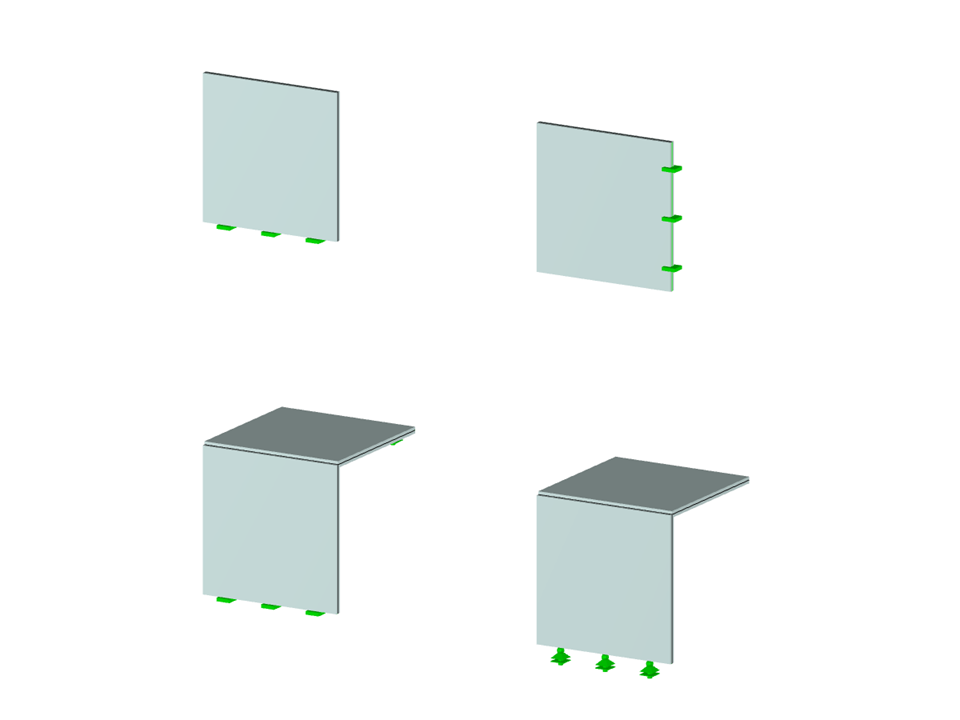

Análisis de conexión muro-forjado
| Número de nudos | 26 |
| Número de líneas | 22 |
| Número de superficies | 6 |
| Número de casos de carga | 1 |
| Peso completo | 46,656 t |
| Dimensiones (métricas) | 14,000 x 4,000 x 14,000 m |
| Dimensiones (imperiales) | 45.93 x 13.12 x 45.93 feet |
| Versión del programa | 5.23.02 |
