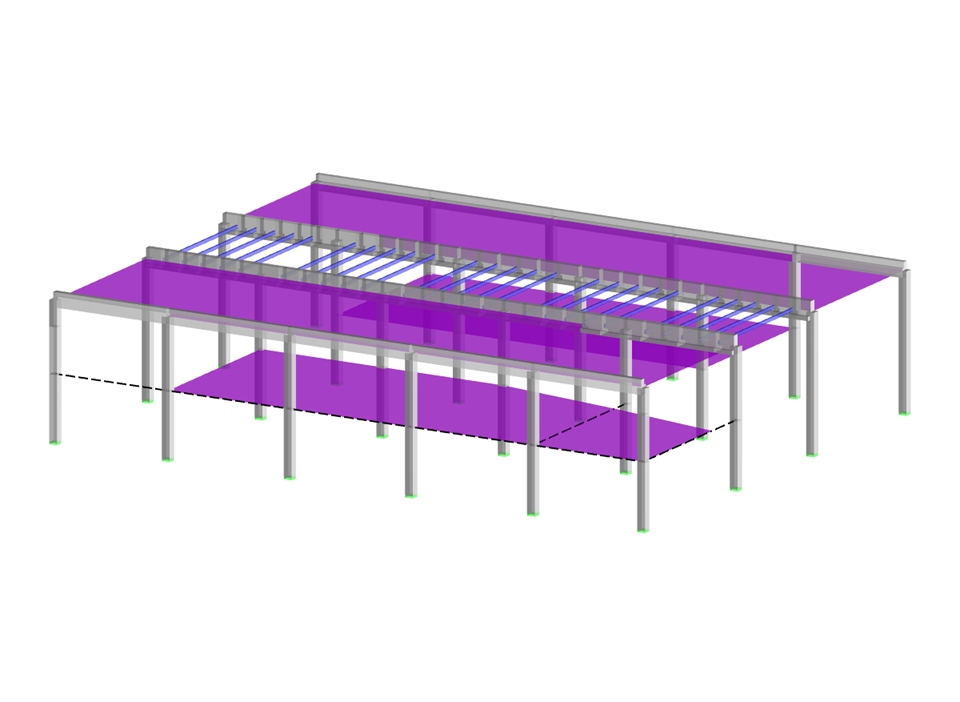

Modelo de la tesis de graduación "RAISING SPLUGA - Future Visions for Alpine Valley Area with Development of Experimental Training Center in Chiavenna, Italy"
Officine Spluga - Tesis de graduación de Arianna Fassi y Fernanda Speciale
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 157 |
| Número de líneas | 202 |
| Número de barras | 185 |
| Número de superficies | 4 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 106 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 535.709 t |
| Dimensiones (métricas) | 45,905 x 35,465 x 10,100 m |
| Dimensiones (imperiales) | 150.61 x 116.35 x 33.14 feet |
| Versión del programa | 5.22.03 |
2024-08-01
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Preguntas frecuentes (FAQ)
Duración: 00:00:06 min
Duración: 02:50:31 min
Duración: 01:14:23 min
Duración: 00:00:39 min
Base de datos de conocimientos
Duración: 00:00:26 min
Duración: 00:00:06 min
Duración: 00:00:32 min
Duración: 02:48:58 min
Base de datos de conocimientos
Duración: 00:00:47 min
In RF-/FUND Pro hat der Anwender die Möglichkeit, den Anteil der entlastenden Bodenpressungen mittels des Faktors kred frei zu wählen.
En RF-/FOUNDATION Pro, también puede considerar el recubrimiento de hormigón para la cimentación según EN 1992-1-1.
Según el número 631 de DAfStb (Comité alemán de hormigón armado), capítulo 2.4, el comportamiento estructural de los techos cambia si se interrumpe su apoyo continuo mediante muros en las zonas de los huecos. Dependiendo de la longitud del área del hueco y del espesor de la placa, se necesitan medidas con respecto al análisis del techo en el área del hueco.
Si un nervio es parte de un cálculo no lineal o está conectado rígidamente a los muros siguientes, para el modelado se debe usar una superficie en lugar de una barra. Para que el nervio se pueda diseñar todavía como una barra, se necesita una barra de resultados con la excentricidad correcta, la cual transforma los esfuerzos internos de la superficie en esfuerzos internos de la barra.
En el complemento Cálculo de hormigón para RFEM 6, puede realizar el cálculo frente al fuego para muros y losas de hormigón armado según el método simplificado de la tabla (EN 1992-1-2, capítulo 5.4.2 y tablas 5.8 y 5.9).
En el complemento Cálculo de hormigón, tiene la opción de definir una armadura de punzonamiento existente orientada verticalmente. Esto se tiene en cuenta entonces en el cálculo de la resistencia a punzonamiento.
¿Tiene secciones de pilares individuales y geometrías de muros con ángulos, y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
En el complemento Cálculo de hormigón, puede realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
¿Los modelos y presentaciones del Info Day 2018 están disponibles de forma gratuita? ¿Me pueden enviar?
En RF -CONCRETE Surfaces, obtengo una gran cantidad de armadura en relación con un brazo de palanca que es casi nulo. ¿Cçomo se crea un brazo mecánico tan pequeño de esfuerzos internos?
Al convertir de la definición manual de las áreas de armadura a la disposición automática de la armadura según la Ventana 1.4, el resultado del cálculo de la deformación difiere, aunque la armadura básica no se ha modificado. ¿Cuál es el motivo de este cambio?
¿Por qué obtengo un área discontinua en la distribución de esfuerzos internos? En el área de la línea con apoyo, se visualiza el esfuerzo cortante VEd como un salto, lo que no parece plausible.
Obtengo resultados diferentes al comparar el análisis de deformaciones en los módulos adicionales RF-CONCRETE y otro programa de cálculo. ¿Cuál puede ser el motivo?
¿Cuál es la mejor manera de considerar el hormigón reforzado con fibras de acero en el software de análisis estructural RFEM 5?
