Grafische Aufbringung einer Stablast auf mehrere Stäbe

Wie kann in RSTAB 8 und RFEM 5 eine Stablast auf mehrere Stäbe grafisch aufgebracht werden?


Antwort:

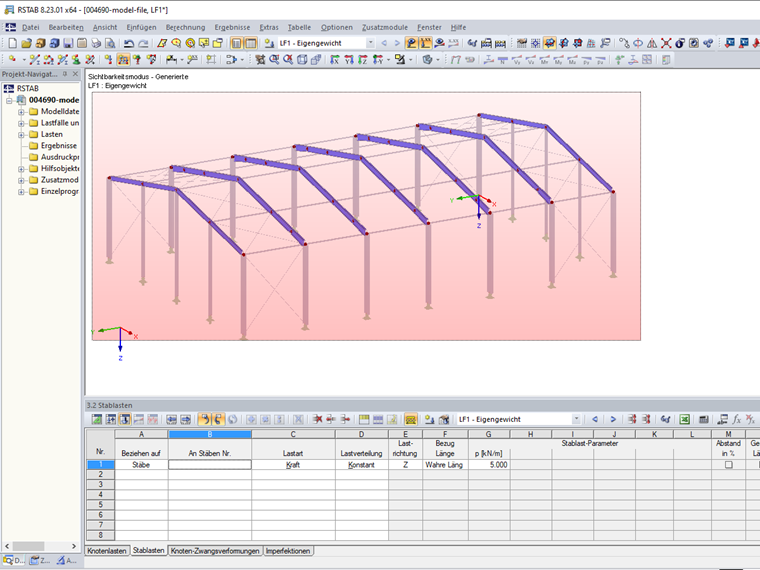

Zur Aufbringung einer Stablast (grafisch) ist in RFEM 5 oder RSTAB 8 zunächst der Dialog "Neue Stablast" über Menü Einfügen → Belastung → 3.2 Stablasten → Grafisch oder das entsprechende Symbol in der Symbolleiste zu öffnen. Es sind dann die Lastparameter festzulegen. Nach einem Klick auf "OK" kann die Stablast durch Klick auf den jeweiligen Stab aufgebracht werden. Alternativ ist es in einem einzigen Schritt möglich, Stablasten auf mehrere Stäbe aufzubringen. Hierzu ist mit gedrückt gehaltener linker Maustaste ein Fenster über die relevanten Stäbe aufzuziehen (Bild 1). Wird das Fenster von links nach rechts aufgezogen, wird eine Last auf die Stäbe aufgebracht, die vollständig in diesem Bereich liegen. Beim Aufziehen des Fensters von rechts nach links wird die Last auch auf die Stäbe aufgebracht, die sich nur teilweise in diesem Bereich befinden. Es bietet sich auch an, mit Sichtbarkeiten oder Ansichten zu arbeiten.

Des Weiteren ist es auch möglich, zunächst die Stäbe zu selektieren, auf die die Stablast aufgebracht werden soll und dann den Dialog "Neue Stablast" zu öffnen. Nach Definition der Stablastparameter und Klick auf "OK" wird die Stablast auf die zuvor selektierten Stäbe aufgebracht.

Im Video wird zunächst im Lastfall 1 gezeigt, wie eine Stablast durch Anklicken der jeweiligen Stäbe nacheinander aufgebracht wird. Im Lastfall 2 erfolgt die Lastaufbringung in einem Schritt durch Aufziehen eines Fensters über die relevanten Stäbe. Im Lastfall 3 werden die zu belastenden Stäbe zunächst selektiert. Nach Festlegung der Stablastparameter wird die Stablast auf die zuvor selektierten Stäbe aufgebracht.
