Resposta:

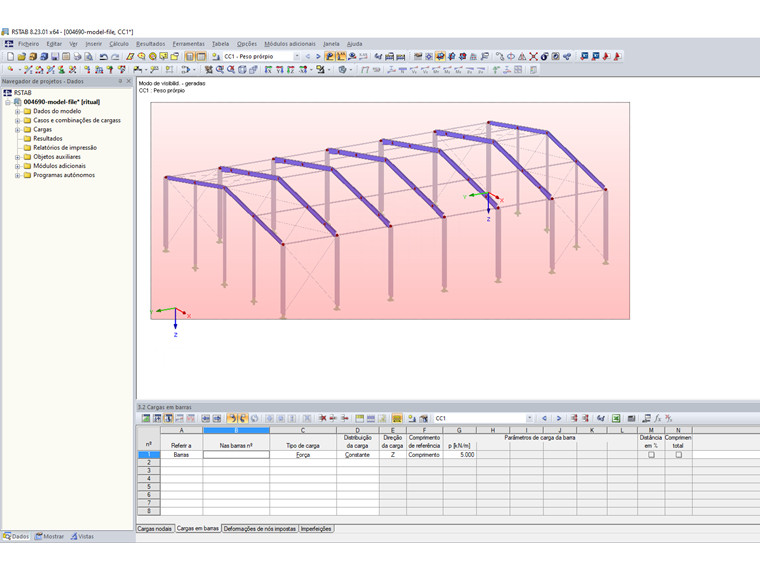

Para aplicar uma carga de barra (graficamente) no RFEM 5 ou RSTAB 8, abre a caixa de diálogo "Nova carga de barra" utilizando o menu Inserir → Cargas → 3.2 Cargas de barra → Graficamente, ou clica no correspondente ícone na barra de ferramentas. De seguida, define-se os parâmetros da carga. Após clicar em "OK", a carga pode ser aplicada à respetiva barra. Como alternativa, é possível aplicar cargas de barra a várias barras num único passo. Para tal, mantem-se pressionado o botão esquerdo do rato e desenha-se uma janela sobre as barras relevantes (Figura 01). Sendo a janela desenhada da esquerda para a direita, a carga é aplicada às barras que se encontram na totalidade dentro desta área. Ao desenhar a janela da direita para a esquerda, a carga é também aplicada às barras que se encontram parcialmente dentro desta área. Esta função é também útil quando se trabalha com visibilidades ou vistas.
Além disso, também é possível selecionar primeiro as barras às quais a carga de barra será aplicada e depois abrir a caixa de diálogo "Nova carga de barra". Após definir os parâmetros de carga da barra e clicar em "OK", a carga é aplicada às barras selecionadas anteriormente.
No vídeo é demonstrado primeiro no caso de carga 1 como uma carga de barra é aplicada através de seleção sucessiva das barras. No caso de carga 2, a carga é aplicada num único passo através do desenho de uma janela sobre as barras relevantes. No caso de carga 3 são selecionadas primeiro as barras a serem carregadas. Após definir os parâmetros de carga da barra, a carga da barra é aplicada às barras selecionadas anteriormente.
