Bei der Modellierung einer Wand entstehen im Auflagerbereich abhebende Kräfte, die wir uns nicht erklären können. Sobald die Wand nicht modelliert und die Decke direkt gelagert wird, erhalten wir plausible Auflagerkräfte. Wo liegt der Fehler?

Question

Bei der Modellierung einer Wand entstehen im Auflagerbereich abhebende Kr&#228;fte, die wir uns nicht erkl&#228;ren k&#246;nnen. Sobald die Wand nicht modelliert und die Decke direkt gelagert wird, erhalten wir plausible Auflagerkr&#228;fte. Wo liegt der Fehler?

Accepted Answer

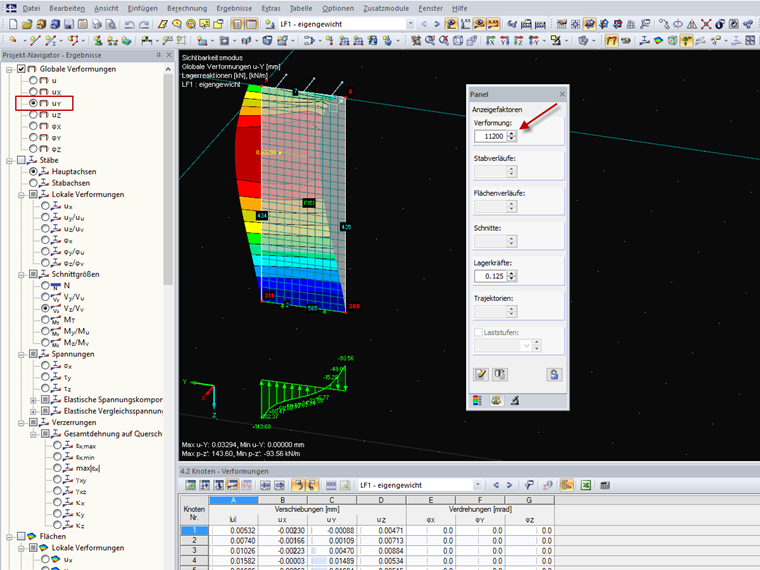

Nutzen Sie hier ganz einfach die Verformungen zur Ergebnisauswertung. Da die Verformungen sehr gering sind, erh&#246;hen Sie im ersten Schritt die Anzahl der Dezimalstellen f&#252;r die Darstellung der Verformung.Wenn Sie f&#252;r den Wandpfeiler die Verformung in global Y darstellen und den Anzeigefaktor erh&#246;hen, so sehen Sie deutlich, wie die Wand gebogen wird. Die Lagerreaktion wirkt als Einspannung dieser Verformung entgegen.   Definiert man direkt am Deckenrand ein Linienlager, so entf&#228;llt die Nachgiebigkeit der Wandscheibe.
