Siły unoszące w rejonie podparcia podczas modelowania ściany

Podczas modelowania ściany w obszarze podparcia powstają siły nośne, których nie możemy wyjaśnić. Sobald die Wand nicht modelliert und die Decke direkt gelagert wird, erhalten wir plausible Auflagerkräfte. Wo liegt der Fehler?


Odpowiedź:

W tym przypadku należy po prostu wykorzystać analizę wyników dla odkształceń. Da die Verformungen sehr gering sind, erhöhen Sie im ersten Schritt die Anzahl der Dezimalstellen für die Darstellung der Verformung.

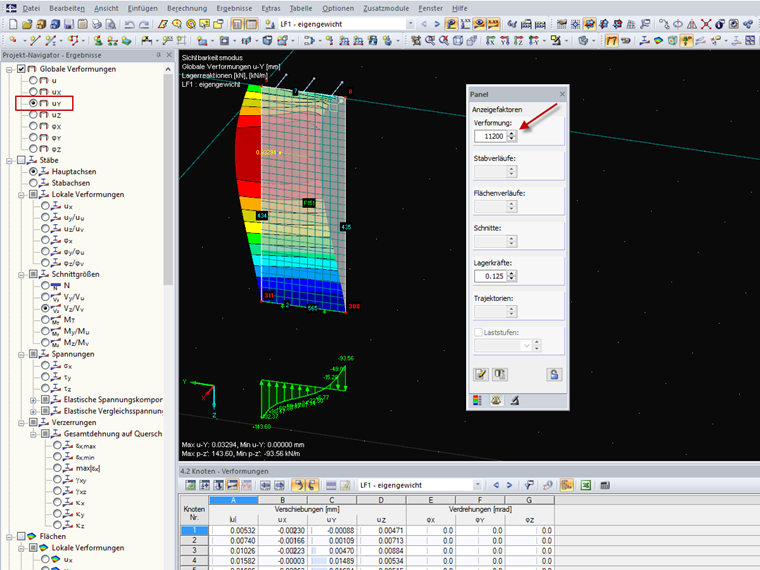

Wenn Sie für den Wandpfeiler die Verformung in global Y darstellen und den Anzeigefaktor erhöhen, so sehen Sie deutlich, wie die Wand gebogen wird. Die Lagerreaktion wirkt als Einspannung dieser Verformung entgegen.

Definiert man direkt am Deckenrand ein Linienlager, so entfällt die Nachgiebigkeit der Wandscheibe.
