Lors de la modélisation d'un voile, des forces de levage que nous ne pouvons pas expliquer apparaissent dans la zone d'appui. Dès que le voile n'est pas modélisé et que la dalle est supportée directement, on obtient des forces d'appui plausibles. Que faire ?

Q: Lors de la modélisation d'un voile, des forces de levage que nous ne pouvons pas expliquer apparaissent dans la zone d'appui. Dès que le voile n'est pas modélisé et que la dalle est supportée directement, on obtient des forces d'appui plausibles. Que faire ?

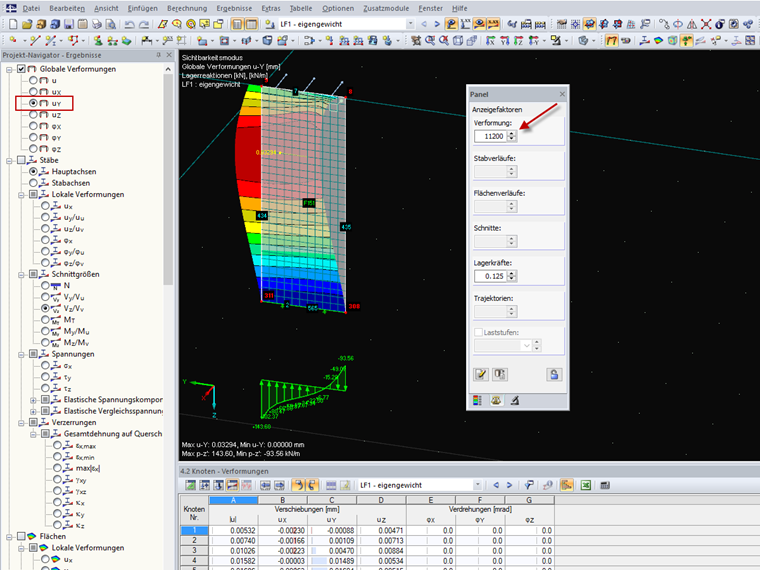

Dans ce cas, il suffit d'utiliser l'évaluation des résultats pour les déformations. Les déformations étant très faibles, augmentez d'abord le nombre de décimales pour l'affichage de la déformation.Si vous affichez la déformation globale du poteau de mur en Y et que vous augmentez le facteur d'affichage, vous pouvez voir clairement comment le mur est plié. La réaction d'appui agit comme un maintien de cette déformation. Si vous définissez un appui linéique directement sur le bord de la dalle, la flexibilité de la surface du voile n'est pas applicable.

Question

Lors de la mod&#233;lisation d'un voile, des forces de levage que nous ne pouvons pas expliquer apparaissent dans la zone d'appui. D&#232;s que le voile n'est pas mod&#233;lis&#233; et que la dalle est support&#233;e directement, on obtient des forces d'appui plausibles. Que faire ?

Accepted Answer

Dans ce cas, il suffit d'utiliser l'&#233;valuation des r&#233;sultats pour les d&#233;formations. Les d&#233;formations &#233;tant tr&#232;s faibles, augmentez d'abord le nombre de d&#233;cimales pour l'affichage de la d&#233;formation.Si vous affichez la d&#233;formation globale du poteau de mur en Y et que vous augmentez le facteur d'affichage, vous pouvez voir clairement comment le mur est pli&#233;. La r&#233;action d'appui agit comme un maintien de cette d&#233;formation.                    Si vous d&#233;finissez un appui lin&#233;ique directement sur le bord de la dalle, la flexibilit&#233; de la surface du voile n'est pas applicable.
