Simulation des vibrations à partir de la flèche initiale avec RF-/DYNAM Pro

Est-il possible d'effectuer l'analyse dynamique la flèche initiale d'un composant avec RFEM ou RSTAB ?


Réponse:

Oui, cette opération est possible avec le module additionnel RF-/DYNAM Pro - Forced Vibrations. Vous pouvez utiliser l'historique de temps à cette fin. Il est disponible pour les deux méthodes proposées (analyse linéaire Newmark ou analyse modale), mais les procédures diffèrent légèrement.

Appliquez la procédure suivante :

  • Définissez un cas de charge contenant une charge à l'origine de la flèche initiale souhaitée.

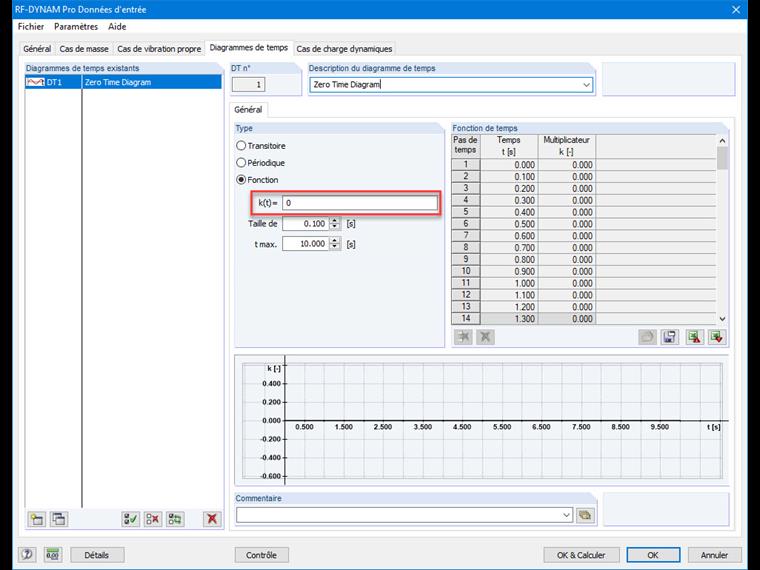

  • Activez l'historique de temps des diagrammes de temps dans RF-/DYNAM Pro et définissez un nouveau diagramme de temps avec un multiplicateur de 0 sur l'ensemble de la période considérée.
  • Sélectionnez ensuite le diagramme de temps défini dans les cas de charge dynamiques (le cas de charge avec lequel vous le combinez n'est pas important car il multiplie la charge par 0). Vous pouvez ensuite importer le cas de charge défini à la première étape comme état initial (ou uniquement la déformation initiale dans le cas d'une analyse modale). L'état de ce cas de charge est ainsi importé à l'instant t = 0 et validé immédiatement après.


Cette procédure permet de simuler une vibration après une flèche initiale. Un fichier d'exemple dans lequel cette méthode est affichée sur un oscillateur simple est disponible au téléchargement ci-dessous.


Auteur

Mme Effler est responsable du développement de produits pour l'analyse dynamique et fournit une assistance technique à nos clients.

Références
  1. Dlubal Software. (2020). Manuel de RF-DYNAM Pro Tiefenbach : Dlubal Software, Januar 2020.
