Odpověď:
Ano, je to možné pomocí přídavného modulu RF-/DYNAM Pro - Forced Vibrations. Pro tuto aplikaci je možné použít časové průběhy. Toto k dispozici pro obě metody řešení (lineární Newmarkova metoda nebo modální analýza), postupy se ovšem mírně liší.
Postup je následující:
- Zadejte zatěžovací stav, který obsahuje zatížení, které vyvolá požadované počáteční vychýlení.

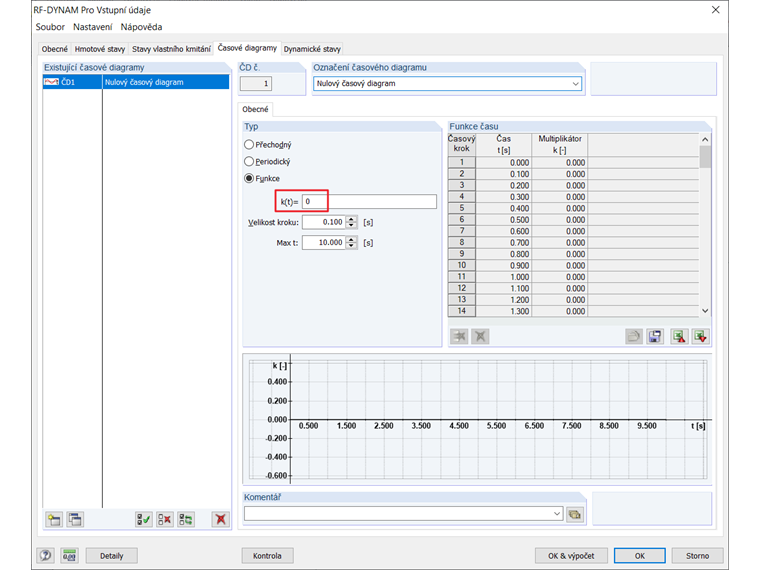

- V modulu RF-/DYNAM Pro aktivujte časovou analýzu diagramů a definujte nový časový diagram, který má po celé časové období násobitel rovný 0.

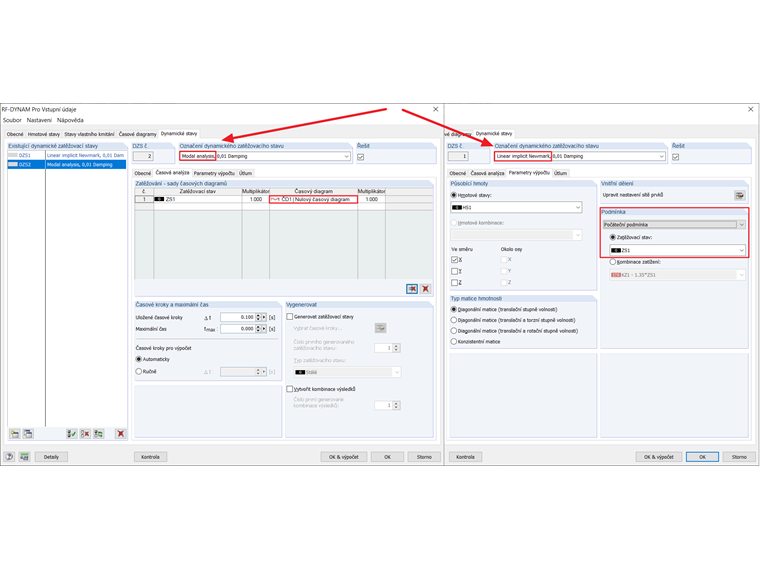

- Následně v dynamických zatěžovacích stavech vyberte definovaný časový diagram (je nepodstatné, se kterým zatěžovacím stavem je kombinovaný, protože zatížení se vynásobí 0). Jako počáteční podmínku (resp. výhradně počáteční deformaci v modální analýze) můžete načíst zatěžovací stav definovaný v prvním kroku. Podmínky z tohoto zatěžovacího stavu se tak naimportují k časovému okamžiku t = 0 a okamžitě jsou k dispozici.
Tento postup slouží k simulaci kmitání po počátečním vychýlení. Pro ilustraci v sekci pro stahování najdete soubor s příkladem, kde je tato metoda zobrazena na soustavě s jedním stupněm volnosti.
