3D konstrukce z oceli a betonu včetně návrhu podle AISC 360-16 a ACI 318-19

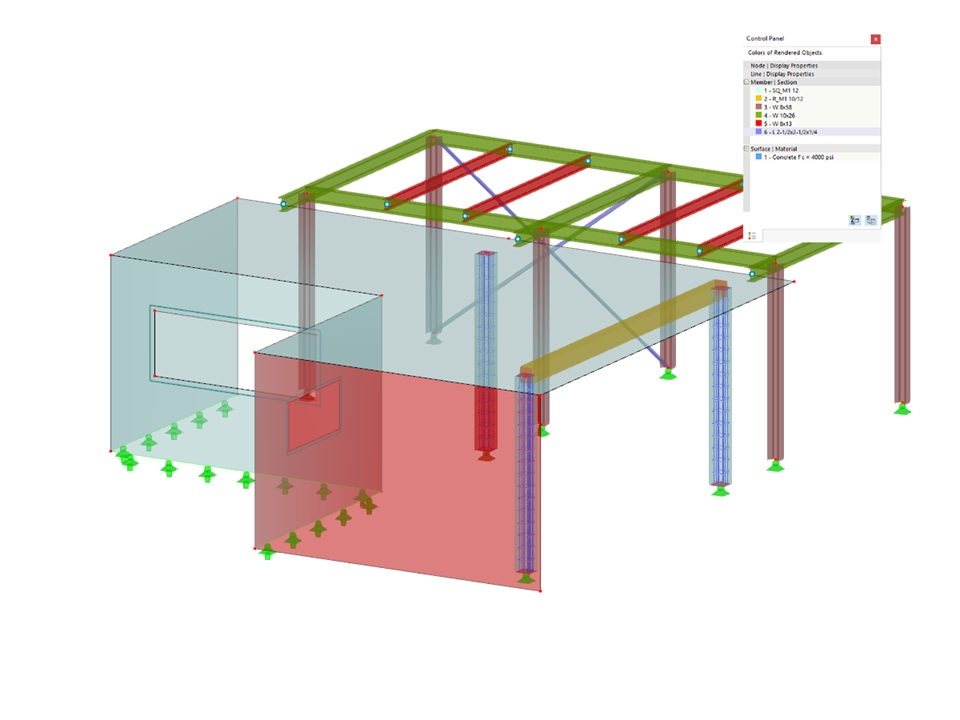

Smíšená konstrukce z oceli a betonu
Počet uzlů | 49 |
Počet linií | 52 |
Počet prutů | 26 |
Počet ploch | 5 |
Počet těles | 0 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 10 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 67,520 t |
Rozměry (metrické) | 11,582 x 3,658 x 14,630 m |
Rozměry (imperiální) | 38 x 12 x 48 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
