Antwort:
Ja dies ist mit dem Zusatzmodul RF-/DYNAM Pro - Erzwungene Schwingungen möglich. Für diese Anwendung können die Zeitverläufe verwendet werden. Diese ist für beide Lösungsmethoden verfügbar (lineare Newmark Analyse oder modale Analyse), jedoch unterscheiden sich die Vorgehensweisen geringfügig.
Die Vorgehensweise ist folgende:
- Definieren Sie einen Lastfall, welcher eine Last enthält, die die gewünschte Anfangsauslenkung hervorruft.

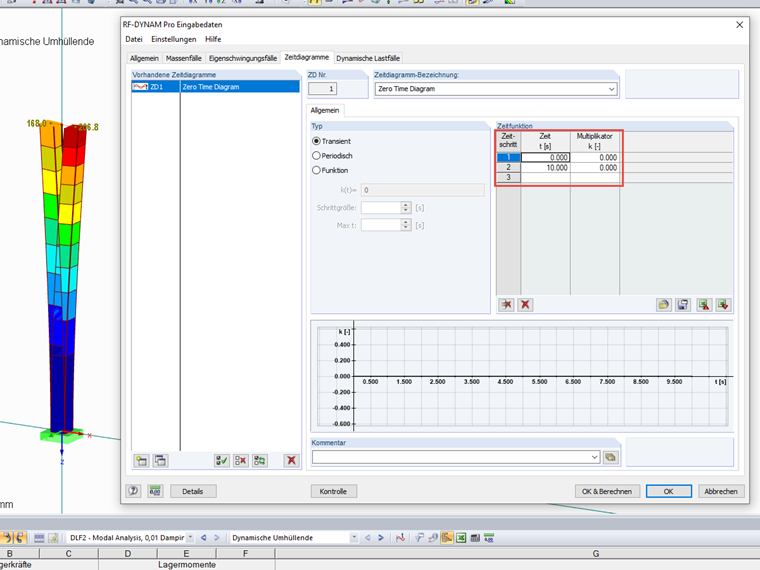

- Aktivieren Sie das Zeitverlaufsverfahren der Zeitdiagramme in RF-/DYNAM Pro und definieren Sie ein neues Zeitdiagramm, welches über die gesamte Zeit einen Multiplikator von 0 besitzt.

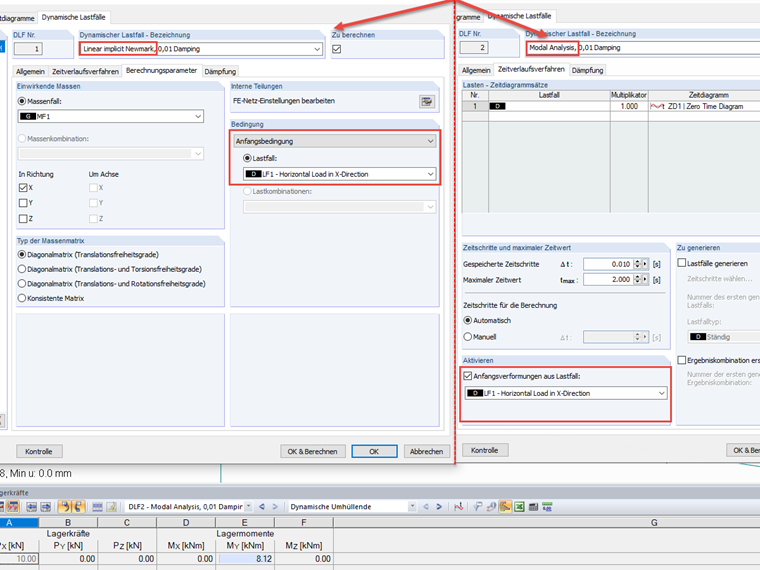

- In den dynamischen Lastfällen wählen Sie dann das definierte Zeitdiagramm aus (mit welchem Lastfall Sie dieses kombinieren ist unerheblich, da es die Last mit 0 multipliziert). Sie können dann als Anfangsbedingung (bzw. ausschließlich Anfangsverformung in der modalen Analyse) den im ersten Schritt definierten Lastfall einlesen. Somit werden die Bedingungen aus diesem Lastfall zum Zeitpunkt t=0 eingelesen und sofort danach freigegeben.
Mit dieser Vorgehensweise können Sie eine Schwingung nach einer Anfangsauslenkung simulieren. Zur Verdeutlichung ist eine Beispieldatei im Download-Bereich zu finden, in dem diese Methode an einem Einmassenschwinger dargestellt wird.
