Pytanie:

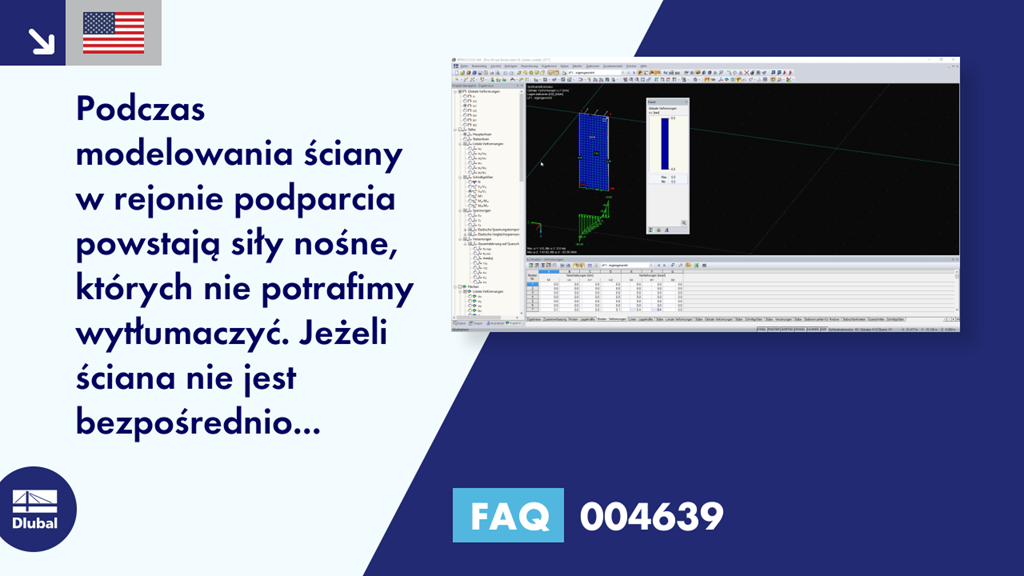

Podczas modelowania ściany w rejonie podparcia powstają siły nośne, których nie potrafimy wytłumaczyć. Jeżeli ściana nie jest bezpośrednio zamodelowana i podparta, otrzymujemy wiarygodne siły podporowe. W czym tkwi błąd?
Odpowiedź:
W takim przypadku wystarczy wykorzystać analizę wyników do oceny odkształceń. Ponieważ odkształcenia są bardzo małe, należy najpierw zwiększyć liczbę miejsc dziesiętnych w celu wyświetlenia odkształcenia.
Jeśli wyświetlisz odkształcenie w globalnej osi Y dla słupa ściennego i zwiększysz współczynnik wyświetlania, wyraźnie widać, w jaki sposób ściana jest wygięta. Reakcja podporowa przeciwdziała temu, jako ograniczenie tej deformacji.
W przypadku zdefiniowania podpory liniowej bezpośrednio na krawędzi płyty podatność powierzchni ściany nie ma zastosowania.
