Antwort:
In den meisten Fällen müssen die neuen Elemente erst im betreffenden Modul ergänzt werden.

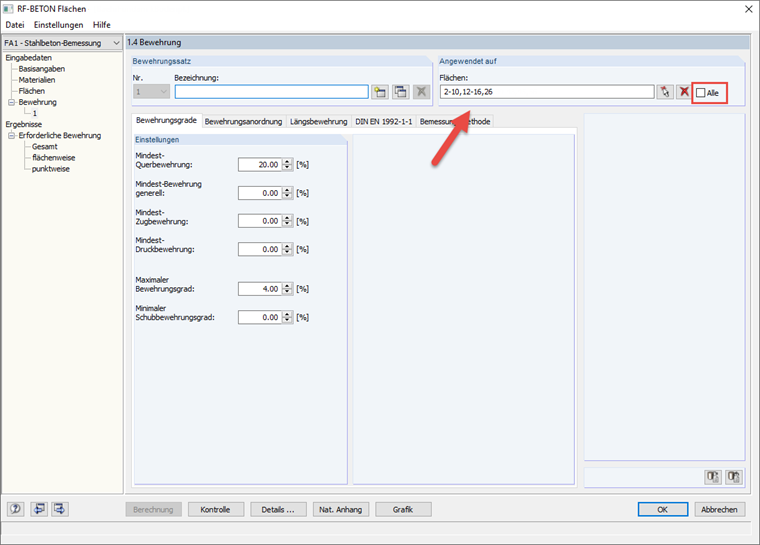

In Bild 01 sieht man, dass der Haken für "alle" nicht gesetzt ist. Daher müssen neue Elemente manuell hinzugefügt werden.
Manuelles Hinzufügen neuer Elemente im Modul
Ich habe neue Elemente in meinem Modell angelegt. Diese werden aber nicht bemessen. Was kann ich tun?
