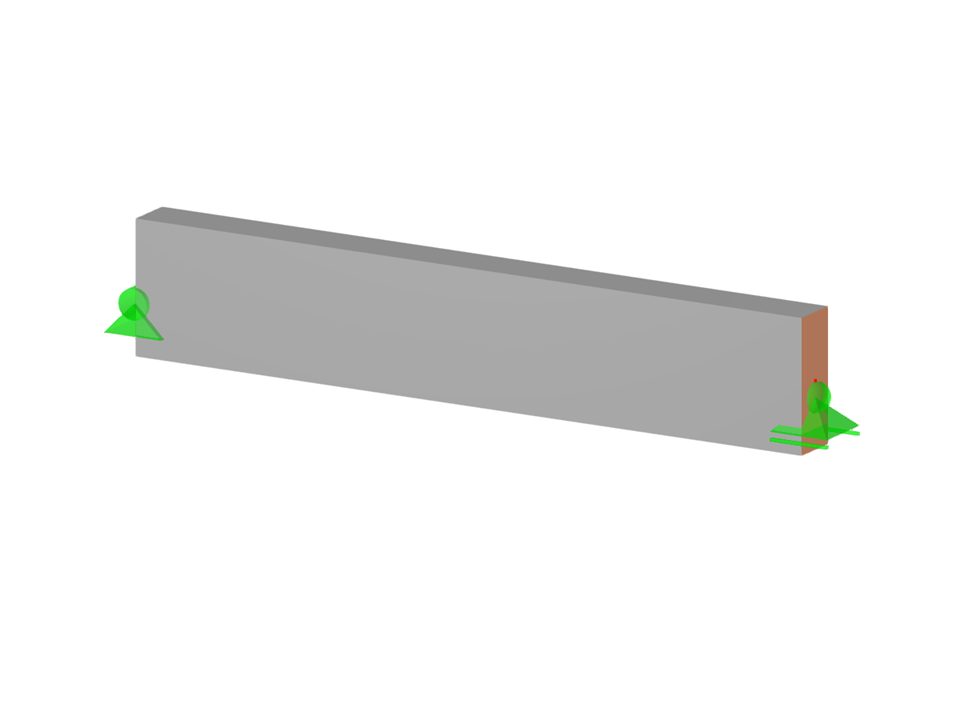

Dieses Modell zeigt einen einfachen Träger mit einer detaillierten Beschreibung der Bewehrungen, angezeigt durch den Navigator. Die Darstellung umfasst ein erklärendes Diagramm, das die Anordnung und Positionierung der Bewehrungsstäbe mit genauen technischen Referenzen zeigt. Insgesamt bietet es eine klare Veranschaulichung der Bewehrungskonfigurationstechniken in einem Standardträger.
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |
Einfacher bewehrter Träger
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,365 t |
| Abmessungen (metrisch) | 3,500 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 11.48 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
