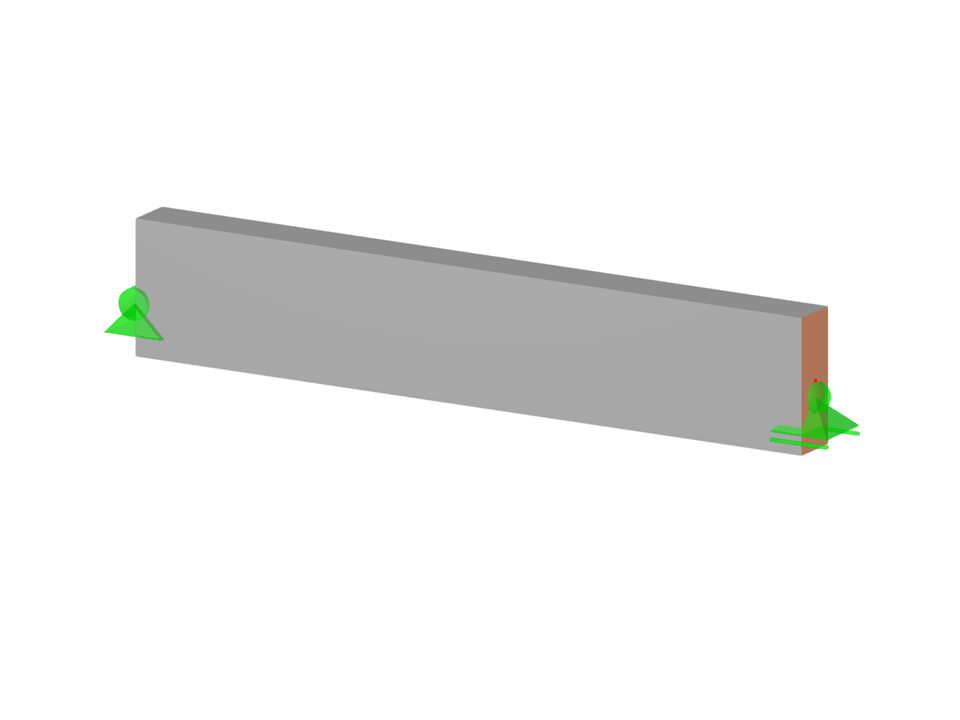

Este modelo muestra una viga simple con una descripción detallada de la armadura, presentada a través del navegador. La representación incluye un esquema explicativo que indica la disposición e implantación de las barras de refuerzo con referencias técnicas precisas. Todo ello proporciona una ilustración clara de las técnicas de configuración de la armadura en una viga estándar.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Viga simple armada
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1,365 t |
| Dimensiones (métricas) | 3,500 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 11.48 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
