Im vierten Teil der Aufzeichnung vom Dlubal-Infotag Online zeigt Ihnen Andreas Niemeier Möglichkeiten kaltgeformte Bauteile nach EN 1993-1-3 in DUENQ und RFEM zu bemessen.

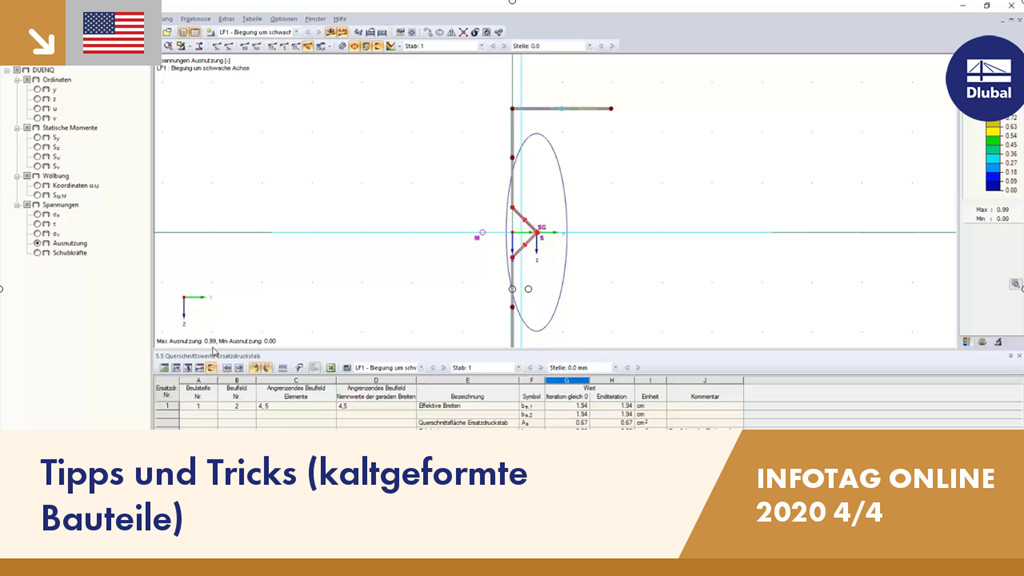

Tipps und Tricks (kaltgeformte Bauteile) | RFEM | Infotag Online | 15.12.2020 | 4/4
Haben Sie irgendwelche Fragen?
Die Bemessung kaltgewalzter Stahlerzeugnisse ist in EN 1993-1-3 geregelt. Typische Formen kaltgeformter Querschnitte sind U-, C-, Z-, Hut- oder Sigma-Profile. Sie werden aus dünnwandigem Blech durch Rollprofilier- oder Kantverfahren erzeugt. Beim Nachweis für die Grenzzustände der Tragfähigkeit ist auch sicherzustellen, dass örtliche Lasteinleitungen nicht zu einem Zusammendrücken, Stegkrüppeln oder örtlichem Beulen im Steg der Profile führen. Diese Effekte können sowohl durch örtliche Lasteinleitungen durch den Flansch in den Steg als auch durch Auflagerkräfte an den gelagerten Punkten hervorgerufen werden. Abschnitt 6.1.7 der EN 1993-1-3 regelt im Detail, wie die Beanspruchbarkeit des Steges Rw,Rd unter örtlicher Lasteinleitung zu ermitteln ist.
Der Tragfähigkeitsnachweis für kaltgeformte Profile nach EN 1993-1-3 und EN 1993-1-5 kann mit der Modulerweiterung RF-/STAHL Kaltgeformte Profile geführt werden. Neben den kaltgeformten Profilen aus der Querschnittsdatenbank können auch allgemeine Profile aus DUENQ nachgewiesen werden.
In RFEM und RSTAB lassen sich Stäbe mit veränderlichem Querschnitt untersuchen, die auch aus frei definierten DUENQ-Profilen bestehen können. Für die Ermittlung der Schnittgrößen und Verformungen werden die Querschnittswerte interpoliert.
Beim Nachweis eines Stahlquerschnitts nach Eurocode 3 ist die Zuordnung des Profils zu einer der vier Querschnittsklassen entscheidend. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Neben der Beanspruchbarkeit des Querschnitts ist die ausreichende Stabilität des Bauteils nachzuweisen.
- Zahlreiche Komponententypen wie Fuß- und Stirnplatten, Stegwinkel, Fahnenbleche, Knotenbleche, Steifen, Vouten oder Rippen zur einfachen Eingabe typischer Verbindungssituationen
- Universell einsetzbare Basiskomponenten (z. B. Platten, Schweißnähte, Schrauben, Hilfsebenen) für die Modellierung komplexer Verbindungssituationen
- Grafische Darstellung der Verbindungsgeometrie mit dynamischer Aktualisierung während der Eingabe
- Große Auswahl an Querschnittsformen: I-Profile, U-Profile, Winkel, T-Profile, Hohlprofile, zusammengesetzte Querschnitte und dünnwandige Profile
- Bibliothek im Dlubal Center mit einer Vielzahl programmseitiger Musteranschlüsse einschließlich benutzerdefinierter Vorlagen
- Automatische Anpassung der Verbindungsgeometrie – auch bei nachträglicher Bearbeitung der Bauteile – aufgrund der relativen Anordnung der Komponenten zueinander
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
Mit der Komponente "Fußplatte" bemessen Sie Fußplattenanschlüsse mit einbetonierten Ankern. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
