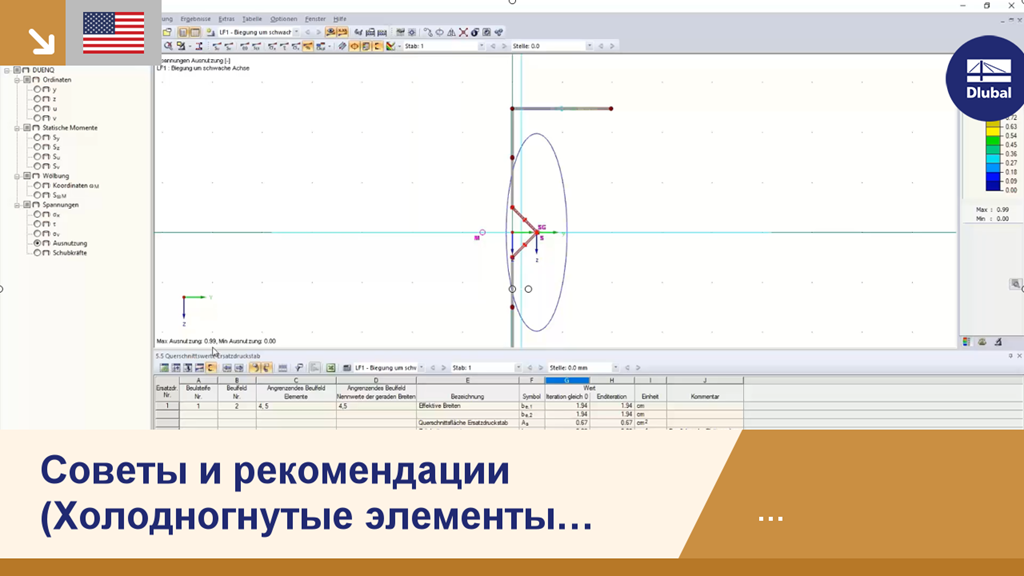

В четвертой части записи из информационного дня Dlubal будет наш сотрудник Андреас Нимейер демонстрировать различные возможности расчета холодногнутых элементов конструкции по норме EN 1993‑1‑3 в программах SHAPE‑THIN и RFEM.
Советы и рекомендации (Холодногнутые элементы конструкции) | RFEM | Информационный день онлайн | 15.12.2020 | 4/4
У вас есть какие-нибудь вопросы?
Расчет холоднокатанных стальных изделий руководствуется указаниями из нормы EN 1993-1-3. Типовыми сечениями холодногнутых профилей являются U, C и Z-образные профили, а также цилиндрические профили и сигма-профили. Данные профили изготавливают из тонкостенного листового металла посредством роликового профилирования или гибки. При расчете на предельное состояние по несущей способности необходимо, кроме прочего, обеспечить, чтобы местное действие нагрузки не привело к смятию, нарушению целостности или местному изгибу стенки профиля. Данные воздействия могут быть вызваны как местными поперечными силами, передаваемыми от полки к стенке, так и опорными реакциями в точках опирания. В разделе 6.1.7 нормы EN 1993-1-3 подробно установлено, как можно определить сопротивление стенки Rw,Rd при местном действии нагрузки.
С помощью модульного расширения RF-/STEEL Cold-Formed Sections можно выполнять расчет холодногнутых профилей на предельное состояние по несущей способности согласно норме EN 1993-1-3 и EN 1993-1-5. Тем не менее, кроме холодногнутых профилей из базы данных сечений в нем можно рассчитывать также общие сечения из программы SHAPE-THIN.
В программах RFEM и RSTAB можно рассчитывать стержни с переменным сечением, которые могут состоять даже из свободно заданных сечений программы SHAPE‑THIN. Для определения внутренних сил и деформаций свойства затем сечения просто интерполируются.
При расчете сечений стальных профилей по Еврокоду 3, необходимо данное сечение отнести к одному из четырех классов сечения. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Кроме несущей способности сечения, необходимо рассчитать также достаточную устойчивость конструктивного элемента.
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
