Dans cette quatrième vidéo sur la journée d'information Dlubal en ligne, Andreas Niemeier présente les possibilités de calcul de composants formés à froid selon l'EN 1993-1-3 dans SHAPE-THIN et RFEM.

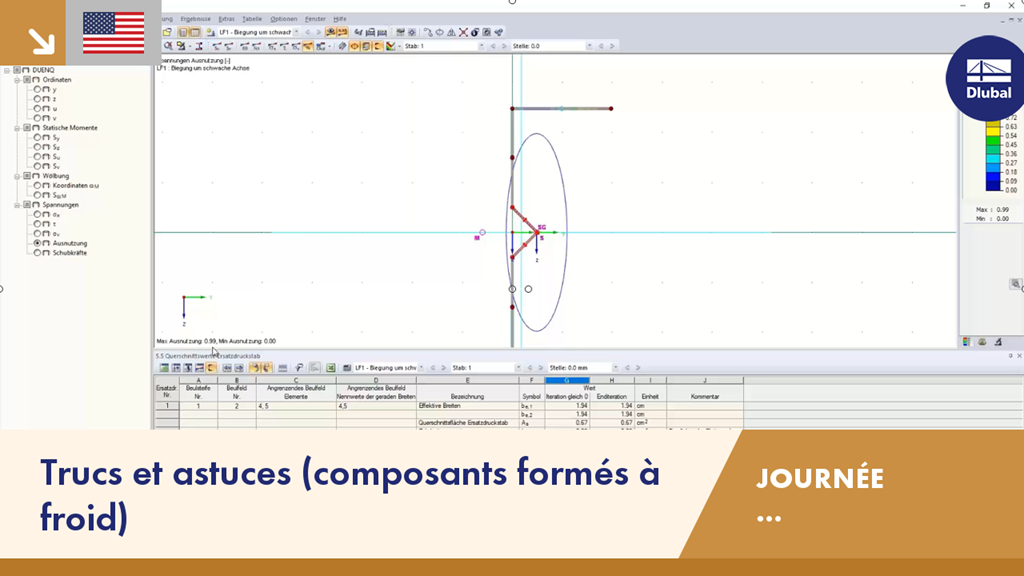

Trucs et astuces (composants formés à froid) | RFEM | Journée d'information en ligne | 15.12.2020 | 4/4
Avez-vous des questions ?
Le calcul des éléments en acier laminés à froid est défini par l'EN 1993-1-3. Les sections les plus courantes sont les sections en U, en C, en Z, chapeaux ou sigma. Il s'agit de composants en acier laminés à froid constitués de tôles à parois minces qui ont été formés à froid par laminage ou pliage. Lors de la vérification à l'ELU, il est également nécessaire de s'assurer que les forces transversales locales ne provoquent pas de compression ou de flambement local de l'âme des sections. Ces effets peuvent être causés par les forces transversales locales qu'exerce la semelle dans l'âme ainsi que par les forces d'appui aux points supportés. La Section 6.1.7 de l'EN 1993-1-3 explique en détail comment déterminer la résistance de l'âme Rw,Rd soumise à des forces transversales locales.
L'extension de module RF-/STEEL Cold-Sections permet d'effectuer la vérification à l'ELU des sections formées à froid selon l'EN 1993-1-3 et l'EN 1993-1-5. Outre les sections formées à froid issues de la base de données des sections, il est également possible de calculer des sections quelconques de SHAPE-THIN.
In RFEM und RSTAB lassen sich Stäbe mit veränderlichem Querschnitt untersuchen, die auch aus frei definierten DUENQ-Profilen bestehen können. Für die Ermittlung der Schnittgrößen und Verformungen werden die Querschnittswerte interpoliert.
Lors de la vérification d'une section en acier selon l'Eurocode 3, il est important d'assigner celle-ci à l'une des quatre classes de section. Les classes 1 et 2 permettent d'effectuer une vérification plastique alors que seules la vérification élastique est autorisée pour les classes 3 et 4. Outre la résistance de la section, la stabilité du composant doit elle aussi être analysée.
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque dans le Dlubal Center avec un grand nombre de modèles de connexion côté programme, y compris des modèles définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Le composant « Platine d’assise » permet de vérifier des assemblages avec une platine et des ancrages coulés dans la fondation. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
