W czwartej części nagrania Dlubal Info Day Online, Andreas Niemeier przedstawia opcje wymiarowania elementów konstrukcyjnych formowanych na zimno zgodnie z EN 1993-1-3 w programach SHAPE-THIN i RFEM.

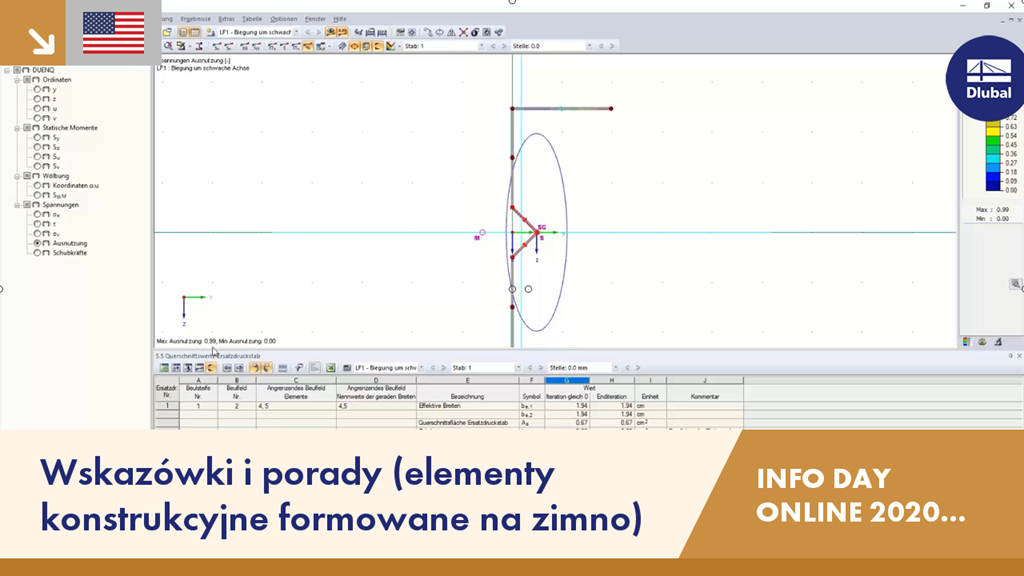

Wskazówki i porady (elementy konstrukcyjne formowane na zimno) | RFEM | Info Day Online | 15.12.2020 | 4/4
Czy mają Państwo jakieś pytania?
Zasady obliczania stalowych elementów walcowanych na zimno są zdefiniowane w EN 1993-1-3. Typowe kształty przekrojów formowanych na zimno to: ceowniki, zetowniki, kształtowniki kapeluszowe lub sigma. Są to wyroby stalowe wykonywane z cienkich blach w procesie walcowania na zimno lub gięcia. Podczas obliczania stanów granicznych nośności należy dopilnować, aby lokalne siły poprzeczne nie prowadziły w środniku do ściskania, wybrzuszenia, wyboczenia lub innej lokalnej formy utraty stateczności. Efekty te mogą być spowodowane działaniem lokalnych sił poprzecznych na półkę profilu oraz sił reakcji w punktach podparcia. W sekcji 6.1.7 normy EN 1993-1-3 szczegółowo opisano, jak określić nośność środnika Rw, Rd na wpływ działania lokalnych sił poprzecznych.
Obliczenia stanu granicznego nośności przekrojów formowanych na zimno zgodnie z EN 1993-1-3 i EN 1993-1-5 można przeprowadzić za pomocą rozszerzenia RF-/STEEL Cold-Formed Sections. Oprócz profili formowanych na zimno z bazy danych przekrojów, SHAPE-THIN umożliwia także obliczanie przekrojów uogólnionych.
W programach RFEM i RSTAB można analizować pręty o zmiennym przekroju, pręty te mogą składać się także z dowolnie zdefiniowanych profili SHAPE-THIN. W celu określenia sił wewnętrznych i odkształceń wartości przekrojów są interpolowane.
Beim Nachweis eines Stahlquerschnitts nach Eurocode 3 ist die Zuordnung des Profils zu einer der vier Querschnittsklassen entscheidend. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Neben der Beanspruchbarkeit des Querschnitts ist die ausreichende Stabilität des Bauteils nachzuweisen.
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stal - beton.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
