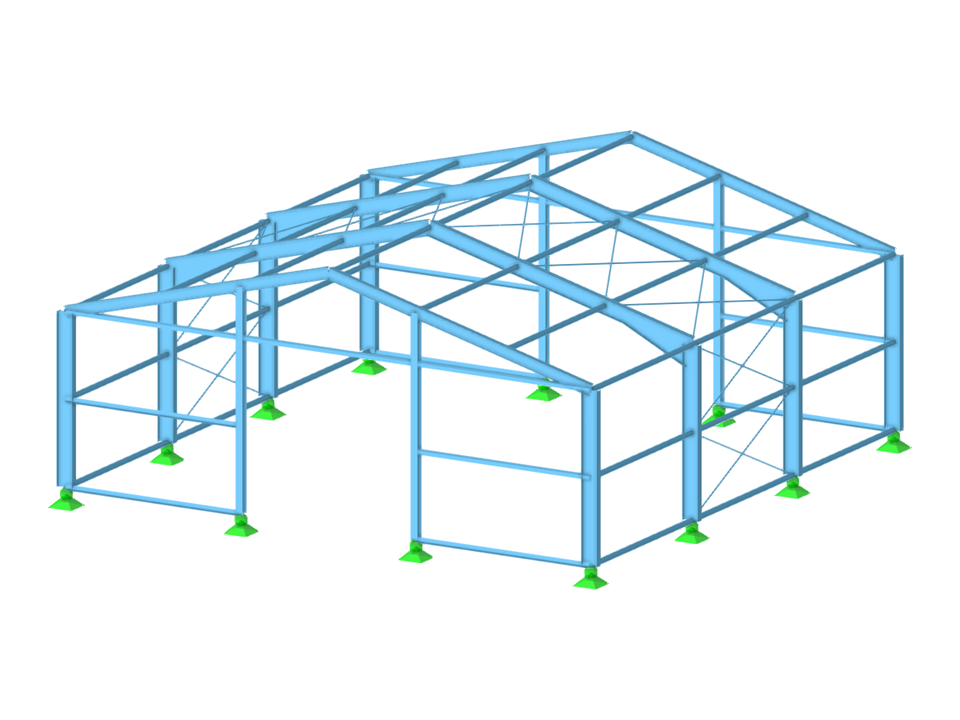

Laden Sie hier das Modell einer Stahlhalle herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.Dieses Modell wurde im Online-Kurs 'RFEM 6 Tutorial für Anfänger' erstellt. Es bildet den aktuellen Stand des Videos 'Neues Modell erstellen - Basisangaben' ab.
Stahlhalle aus Online-Kurs | 13
Anzahl Knoten | 60 |
Anzahl Linien | 87 |
Anzahl Stäbe | 87 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 12 |
Anzahl Lastkombinationen | 16 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 13.724 t |
Abmessungen (metrisch) | 15.000 x 6.500 x 15.000 m |
Abmessungen (imperial) | 49.21 x 21.33 x 49.21 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
![KB 001801 | Ergebnisse der FSM aufrufen](/de/webimage/039828/3500355/Bild_1.png?mw=512&hash=62b8a23ba42bb76a6030c92ad2c90d0b326ed397)
![Starten der Stahlanschlussbemessung](/de/webimage/030019/3275680/8_de.png?mw=512&hash=d55b7efa7ab3b62468d28f203fbef1e4ff291314)
![Neue Knicklänge über das Register Daten im Navigator](/de/webimage/026994/3209675/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![System](/de/webimage/030434/3282604/2022-03-23_09-35-48.png?mw=512&hash=e1790721d46f931ac790a08047756baf4b7c410b)
![Feature 002820 | Plastische Grenzdehnung für Schweißnähte](/de/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
![Komponente "Fußplatte"](/de/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Mit der Komponente "Fußplatte" bemessen Sie Fußplattenanschlüsse mit einbetonierten Ankern. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![Feature 002807 | 3D-Darstellung der FSM-Ergebnisse](/de/webimage/049281/3822101/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
![Stahlbemessung | Übersicht zur Bemessung von Erdbebenkraftresistenzsystemen](/de/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
