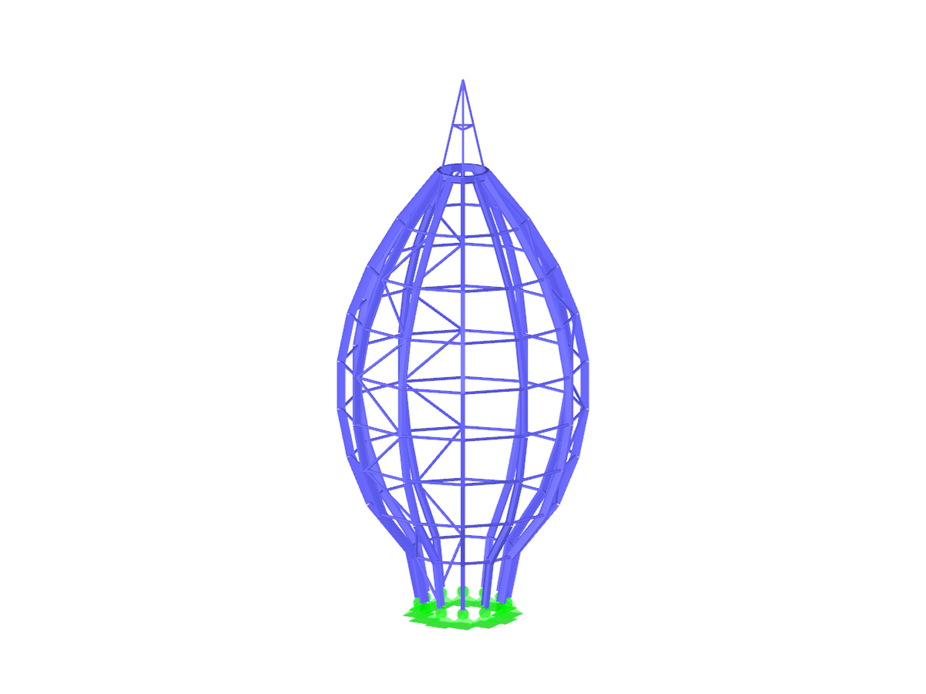

Kuppel mit Spitze
| Anzahl Knoten | 125 |
| Anzahl Linien | 252 |
| Anzahl Stäbe | 252 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3.043 t |
| Abmessungen (metrisch) | 5.000 x 11.000 x 5.000 m |
| Abmessungen (imperial) | 16.4 x 36.09 x 16.4 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
