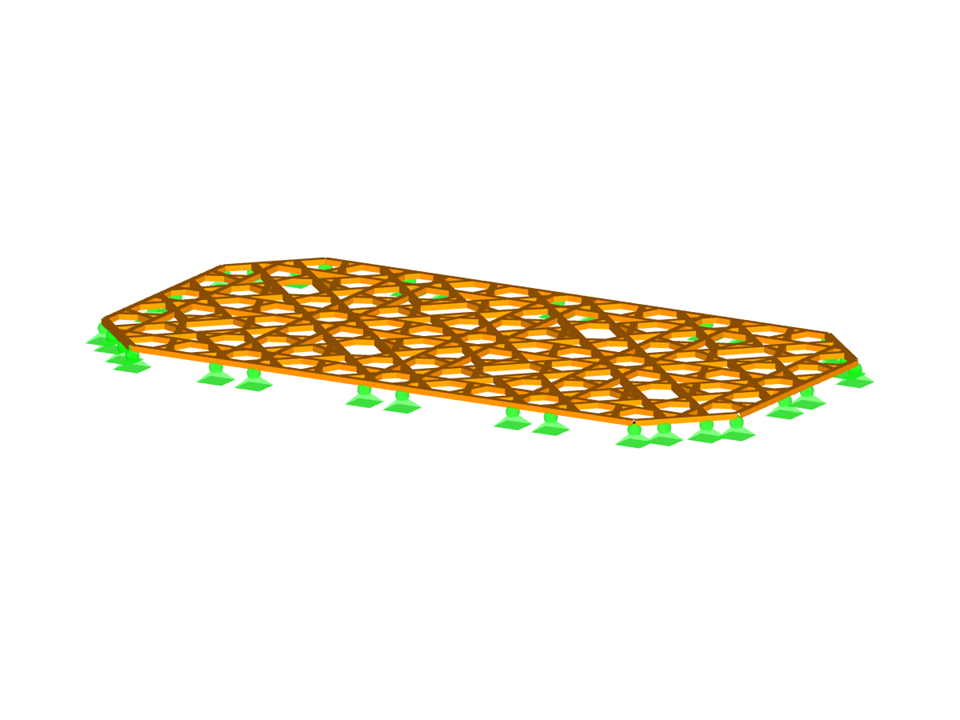

Dřevěný prutový panel pro diplomovou práci
| Počet uzlů | 581 |
| Počet linií | 995 |
| Počet prutů | 995 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 6 |
| Počet kombinací výsledků | 6 |
| Celková hmotnost | 0,120 t |
| Rozměry (metrické) | 5,188 x 2,842 x 0,195 m |
| Rozměry (imperiální) | 17.02 x 9.32 x 0.64 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
