Zobrazení výsledků pro uživatelskou oblast

Je možné zobrazit výsledky pouze pro uživatelsky vybranou oblast?

Odpověď:

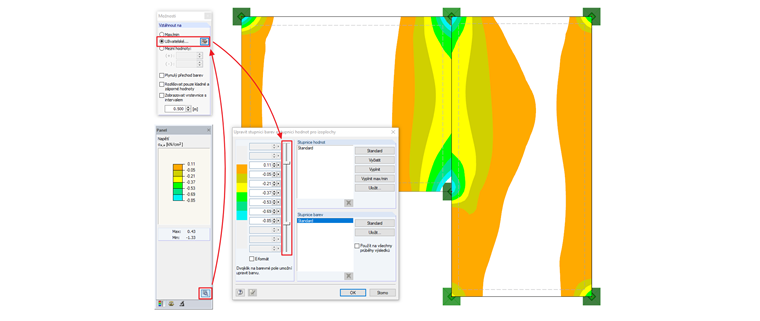

Ano, v panelu můžete definovat oblast kliknutím na tlačítko "Možnosti". Zde je možné definovat vlastní plochu přesunutím posuvníku. V takovém případě nemají oblasti s vyšším nebo nižším napětím žádnou barvu.

Přizpůsobené výsledky
Přizpůsobené výsledky
