找形结果导出到 DXF 文件

找形结果可以导出吗? Zum Beispiel in eine DXF-Datei?


回复:

找形结果可以导出为 DXF 文件。

Hierzu gibt es mehrere Optionen.

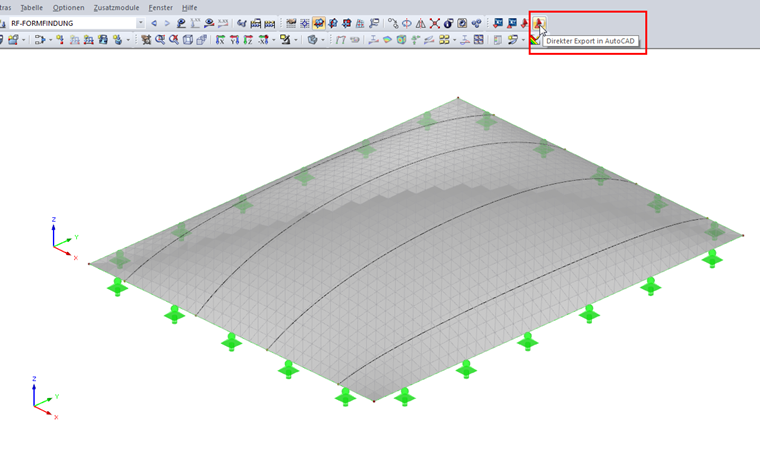

Es kann zum Beispiel der "Direkte Export" in eine DXF-Datei genutzt werden.

Hier ist zu beachten, dass AutoCAD als Anwendung im Hintergrund gestartet sein muss.

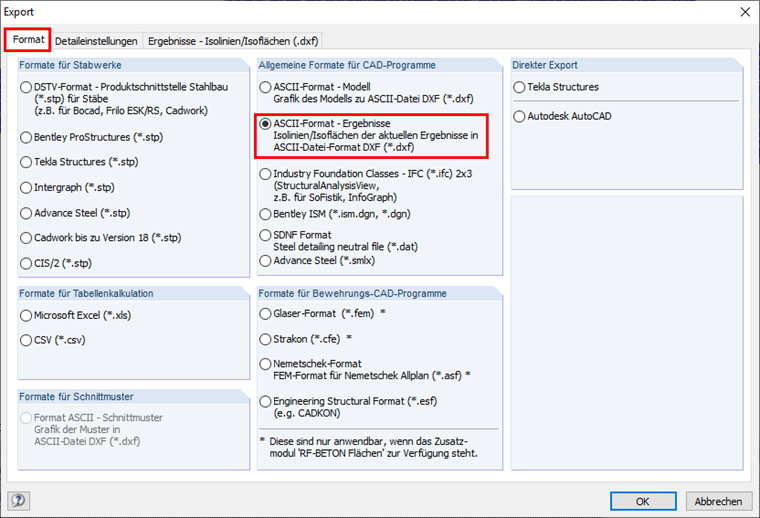

Alternativ dazu kann die Export-Funktion über das Datei-Menü verwendet werden.

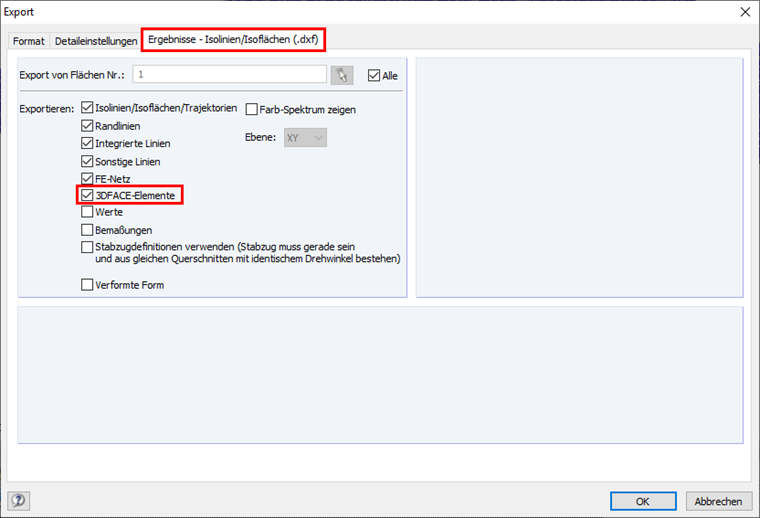

Wichtig ist, dass die 3D-Face-Elemente exportiert werden.

Eine direkte Schnittstelle zu Autodesk Revit gibt es aktuell leider nicht.

Aber in einem Webinar zu Membranstrukturen wurde ein möglicher Workflow für das Einbinden des Exports in ein Revit-Modell aufgezeigt. Siehe hierzu den nachfolgenden Link.


作者

Kieloch 先生为我们的客户提供技术支持,负责钢筋混凝土结构领域的研发。
