Export výsledků form-findingu do souboru DXF

Mohu exportovat výsledky z form-findingu? Například v souboru DXF?

Odpověď:

Výsledek form-findingu je možné exportovat do souboru DXF.

Existuje pro to několik možností.

Například je možné použít "přímý export" do souboru DXF.

Je nutné mít na paměti, že AutoCAD je třeba spustit jako aplikaci na pozadí.

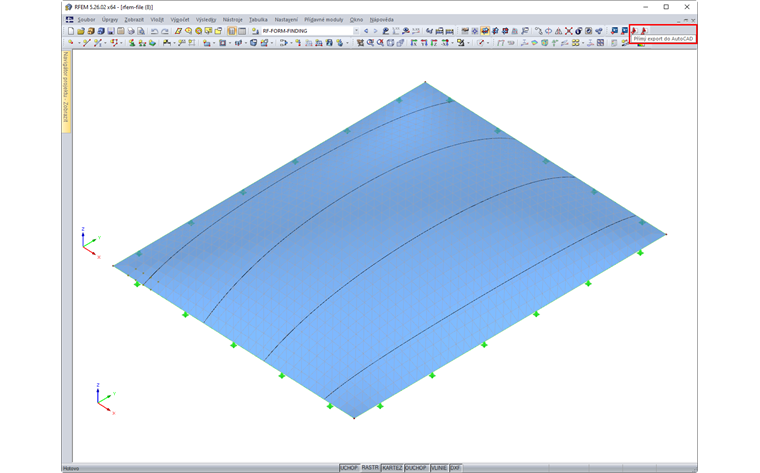

Tlačítko pro přímý export do programu AutoCAD
Tlačítko pro přímý export do programu AutoCAD

Alternativně je možné použít funkci exportu v nabídce Soubor.

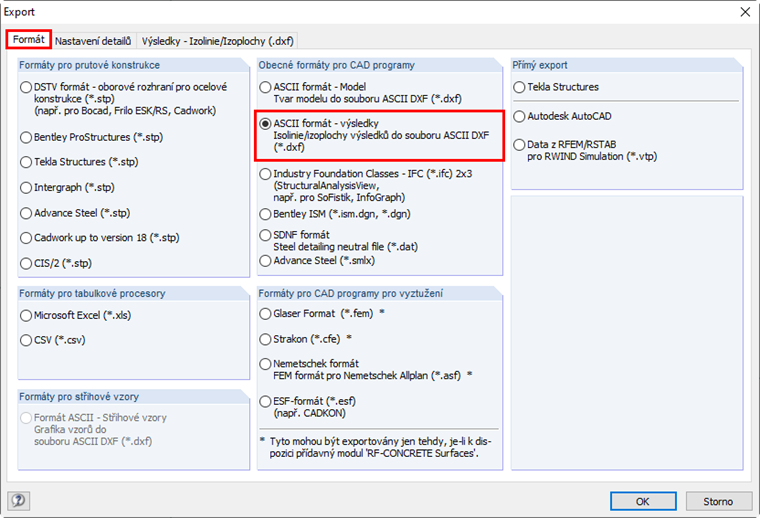

Dialog pro export s nastavením formátu exportu
Dialog pro export s nastavením formátu exportu

Je důležité, aby byly exportovány prvky 3DFACE.

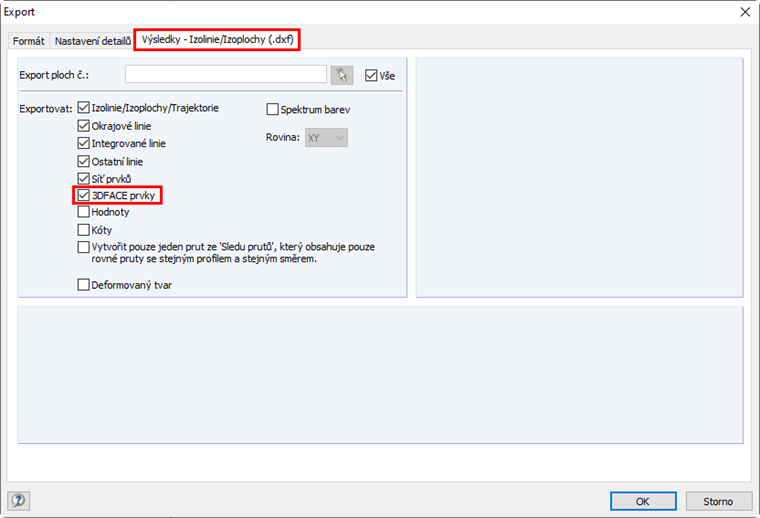

Nastavení detailů pro export výsledků
Nastavení detailů pro export výsledků

Bohužel v současnosti neexistuje žádné přímé rozhraní k aplikaci Autodesk Revit.

Ve webináři o membránových konstrukcích byl prezentován možný postup pro integraci exportu do modelu programu Revit. Za tímto účelem odkazujeme na následující odkaz.
