Esportazione dei risultati di form-finding in un file DXF

È possibile esportare i risultati di form-finding? Zum Beispiel in eine DXF-Datei?

Risposta:

Il risultato del form-finding può essere esportato in un file DXF.

Hierzu gibt es mehrere Optionen.

Es kann zum Beispiel der "Direkte Export" in eine DXF-Datei genutzt werden.

Hier ist zu beachten, dass AutoCAD als Anwendung im Hintergrund gestartet sein muss.

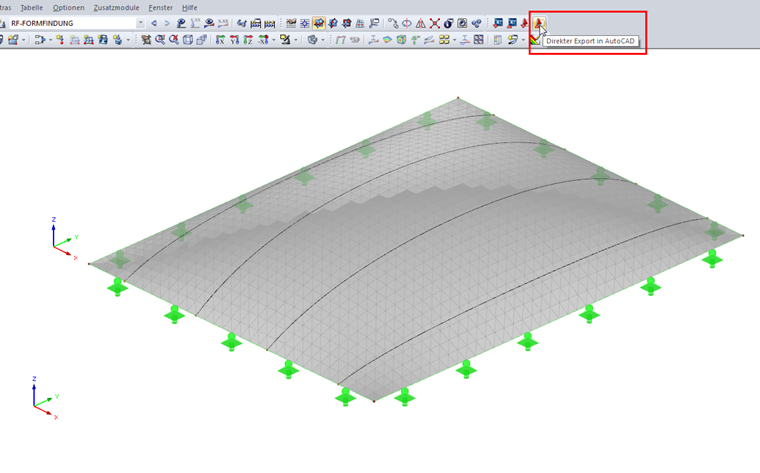

Pulsante per l'esportazione diretta in AutoCAD
Pulsante per l'esportazione diretta in AutoCAD

Alternativ dazu kann die Export-Funktion über das Datei-Menü verwendet werden.

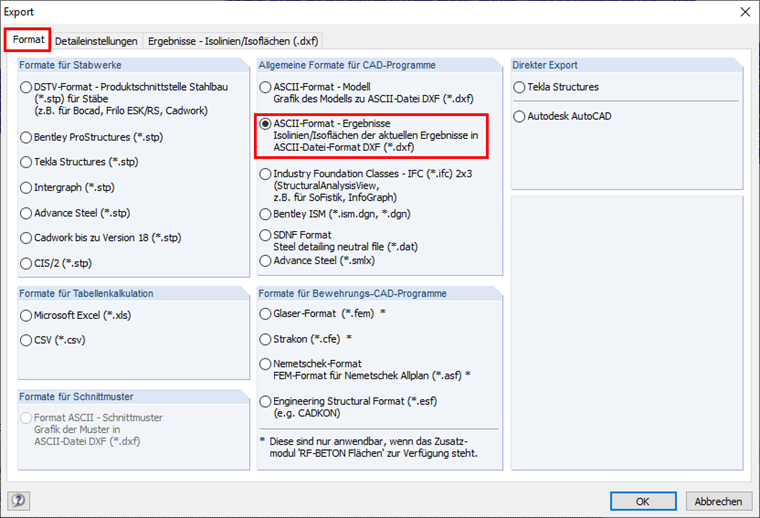

Finestra di dialogo Esporta con l'impostazione del formato di esportazione
Finestra di dialogo Esporta con l'impostazione del formato di esportazione

Wichtig ist, dass die 3D-Face-Elemente exportiert werden.

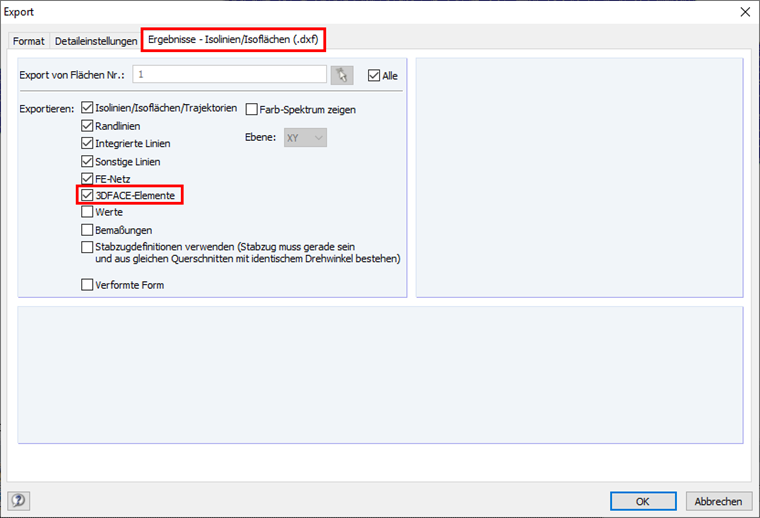

Impostazioni dettagliate per l'esportazione dei risultati
Impostazioni dettagliate per l'esportazione dei risultati

Eine direkte Schnittstelle zu Autodesk Revit gibt es aktuell leider nicht.

Aber in einem Webinar zu Membranstrukturen wurde ein möglicher Workflow für das Einbinden des Exports in ein Revit-Modell aufgezeigt. Siehe hierzu den nachfolgenden Link.
