Export des résultats de la recherche de forme dans un fichier DXF

Puis-je exporter les résultats d'une recherche de forme ? Par exemple, dans un fichier DXF ?

Réponse:

Le résultat de la recherche de forme peut être exporté dans un fichier DXF.

Vous avez plusieurs options.

Par exemple, vous pouvez utiliser l'« Exportation directe » vers un fichier DXF.

Cependant, AutoCAD doit avoir été lancé comme une application en arrière-plan au préalable.

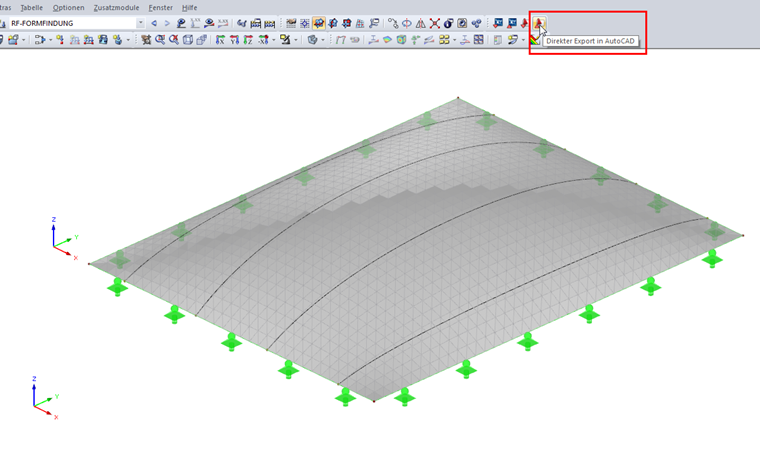

Bouton pour l'exportation directe vers AutoCAD
Bouton pour l'exportation directe vers AutoCAD

Vous pouvez également utiliser la fonction d'exportation via le menu Fichier.

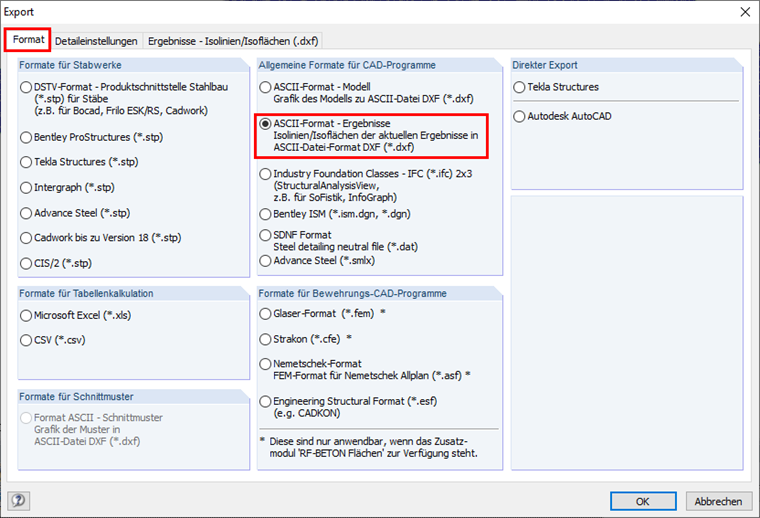

Boîte de dialogue Exporter avec paramétrage du format d'exportation
Boîte de dialogue Exporter avec paramétrage du format d'exportation

Il est important que les éléments 3D soient exportés.

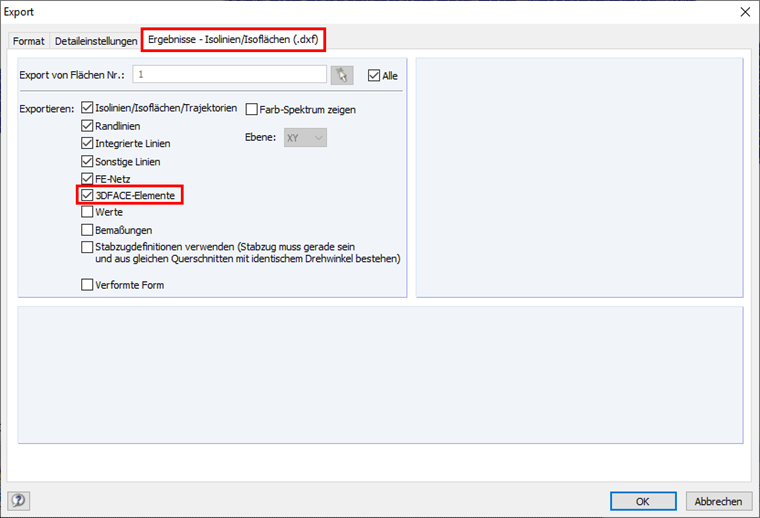

Paramètres détaillés pour l'exportation des résultats
Paramètres détaillés pour l'exportation des résultats

Il n'existe actuellement aucune interface directe avec Autodesk Revit.

Un webinaire sur les structures à membrane montre cependant comment intégrer le processus d'exportation dans un modèle Revit. Vous pouvez regarder ce webinaire en cliquant sur le lien au bas de cet article.
