为什么在风荷载生成器中选择了基底和屋面的节点后，“在侧面设置风荷载”部分是灰色的？

回复:

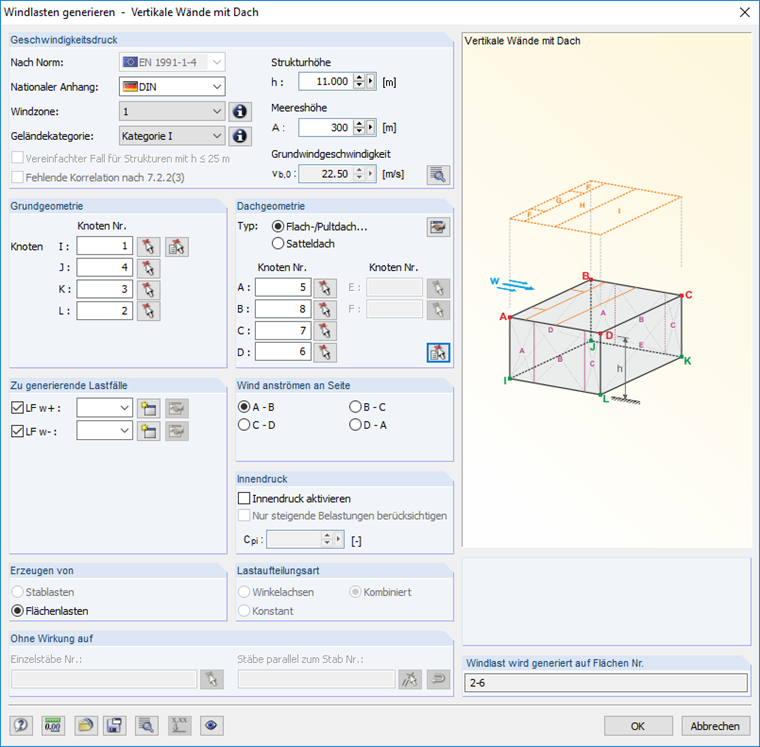

在为基础几何形状和屋顶几何形状选择节点时，要确保节点的排列如图所示（见图）；即：

  • Knoten A über Knoten I
  • Knoten B über Knoten J
  • Knoten C über Knoten K
  • Knoten D über Knoten L
FAQ 002814
ZH | 国旗 常见问题和解答 (FAQ)
[ZH] FAQ 002814 | 为什么在风荷载生成器中选择了“在侧面设置风荷载”部分之后是灰色的？
