通过将模拟结果与实际情况进行比较,可以使用实验数据来验证 CFD 模拟,从而提高准确性。 此过程会发现差异,从而进行调整以提高模型的可靠性。 最终,它将使您相信模拟在预测风荷载情况下的能力。
在结构工程中,预测湍流对结构的影响对结构的安全和性能至关重要。 计算流体动力学 (CFD) 中的湍流建模可以帮助模拟这些相互作用。 工程师们必须在平衡效率、准确性和适用性之间选择实用的湍流模型。 常见的模型包括雷诺平均纳维-Stokes (RANS)、非定常雷诺平均纳维-Stokes (URANS) 和延迟分离涡模拟(DDES)。 RANS 对于稳态流动具有稳健且经济的计算方法,URANS 可以捕捉中等不稳定性的时变现象,DDES 是 RANS 和大湍流模拟(LES)的组合,可以解决复杂的湍流结构。 了解每个模型的优点和局限性有助于工程师选择最适合其应用的方法。

创建计算流体力学 (CFD) 验证示例是确保模拟结果准确性和可靠性的关键步骤。 此过程涉及将 CFD 模拟的结果与实际场景中的实验或分析数据进行比较。 目的是确保 CFD 模型能够如实地再现它将要模拟的物理现象。

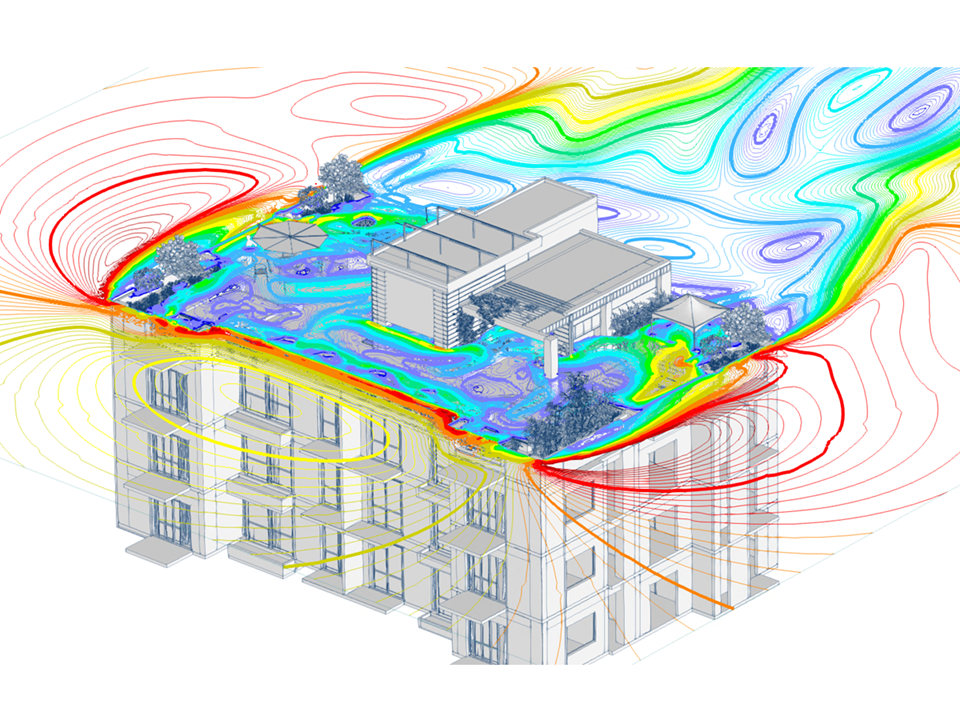

风向是计算流体动力学 (CFD) 模拟以及建筑物和基础设施的结构设计的重要影响因素。 它是评估风荷载与结构相互作用的一种决定性系数,它会影响风压的分布,从而影响结构的响应。

在 RFEM 6 中,建筑模型中的荷载传递面和楼板之间存在分层控制。 也可以设计出由荷载传递面组成的墙体,例如幕墙。

生成剪力墙和深梁时,不仅可以分配面和单元,还可以生成杆件。

建筑模型的计算分两个阶段进行:
- 全局模型的全局三维计算,其中楼板作为刚性平面(刚性板)或作为受弯板
- 对个别楼层进行局部二维计算
三维计算和二维计算的结果可以在同一个模型中进行整合。 因此无需在板的 3D 模型和 2D 模型之间进行切换。 用户只需使用一个模型,不仅可以节省宝贵的时间,还可以避免在 3D 模型和 2D 模型之间手动交换数据时可能出现的错误。
模型中的竖向面可分为剪力墙和洞口过梁。 程序会自动从这些墙对象生成内部结果杆件,然后可以根据在 RFEM 6 的混凝土设计模块中选定的规范进行设计。

有以下几种建模工具可供选择:
- 竖线
- 柱
- 墙
- 梁杆件
- 矩形天花板
- 多边形楼板
- 天花板上的矩形洞口
- 多边形天花板洞口
用户可以使用该功能在空间中定义平面单元(例如背景层),并在空间中创建多单元网格。
