Dipl.-Ing. (FH) Andreas Hörold
2025-01-09

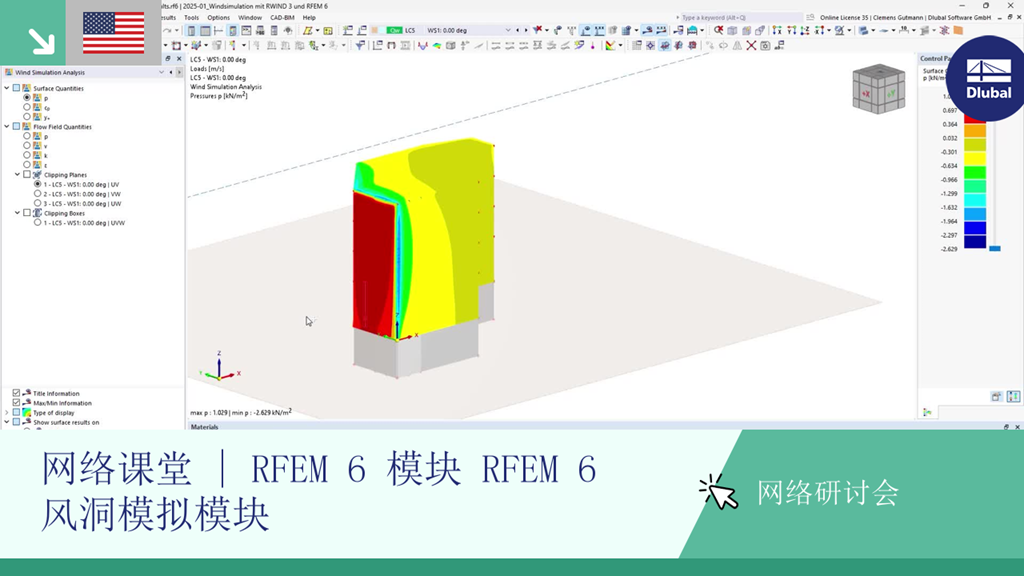

网络课堂 | RFEM 6 模块 RFEM 6 风洞模拟模块

VG 005257

在这个网络课堂中，我们将向您展示如何使用RWIND 3和RFEM 6进行风洞模拟。

时间表：
0:00 引子
02:25 开发新闻
07:45 Online licensing and cloud calculation
12:10 RFEM 6 中使用 RWIND 3 进行风荷载分析
36:25 展望

链接
下载
网络课堂“RFEM 6 和 RSTAB 9 的新功能”中的演示投影片 (PDF)
2.46 MB
网络课堂“使用 RWIND 3 和 RFEM 6 进行风洞模拟”的模型和 Excel (ZIP)
1.89 MB
  • Mia: AI 助手
  • 最新视频
活动
视频
下载模型
知识库文章
本文概述了使用 CFD（计算流体力学）的优势，特别是与传统风洞测试相比的优势。
知识库 001870 | 使用 RWIND 2 和 RFEM 6 对风荷载进行静力分析
用户可以对 RFEM 6 结构模型的各个位置指定风压实测值，这些值经 RWIND 2 处理后，在 RFEM 6 的结构分析中作为风荷载使用。
知识库 001871 | RWIND 2中实验测量的压力的插值方法
使用 RWIND 2 和 RFEM 6 现在可以根据实验测量的作用在表面上的风压力来计算风荷载。 基本上有两种插值法来分布面上各个孤立点的风压。 通过适当的方法和参数设置可以得到想要的压力分布。
RFEM 和 RWIND 中的风障多孔结构
防风结构是一种特殊的织物结构，可以保护环境免受有害化学颗粒的侵害，减轻风蚀，并有助于保护宝贵的资源。 RFEM 和 RWIND 作为单向流固耦合 (FSI) 用于风-结构分析。
本文将演示如何使用 RFEM 和 RWIND 对防风结构进行结构设计。
截图
产品功能
模拟结构的风荷载，可选杆覆盖

在风洞模拟中可以考虑杆件覆层的影响（例如覆冰荷载）。

功能 002819 | 流场量

在 RFEM 和 RSTAB 中可以查看风洞模拟计算得出的结果，如风压、风速、湍流动能和湍流耗散率。

用户可以根据需要定义平面显示结果。

功能 002746 | Ansatz von Windlasten aus Experimentell ermittelten Druckwerten

现在，可以对 RFEM 6 结构模型的各个位置指定风压实测值，这些值经 RWIND 2 处理后，在 RFEM 6 的结构分析中作为风荷载使用。

您可以在下文中了解如何应用这些实验值： 使用 RWIND 2 和 RFEM 6 对风荷载进行静力分析

功能 002649 | 直接在 RFEM 6 中显示 RWIND 结果

RWIND 的计算结果可以直接显示在主程序中。 在“结果”导航器中，从上面的列表中选择“风洞模拟分析”结果类型。

目前可以查看以下 RWIND 计算结果：

  • 压力
  • 压力系数 Cp
  • 壁面距离 y+
转到说明视频
常见问题解答(FAQ)

如何确定 RWIND 中瞬态分析的适当总模拟时间？
如何在RFEM中导入实验风洞数据？

How can I find RWIND results such as forces data in ParaView?

How can I obtain wind force coefficient in RWIND?

如何在 RWIND 中确定准确瞬态风分析所需的足够总模拟时间？
RWIND 中线探测器的结果似乎不真实。 为什么？
