问题
风荷载生成器也可以用于开放式建筑吗?
回复:
荷载生成器当前无法生成开放式建筑的荷载。 您可以为封闭式大厅创建荷载,然后手动添加缺少的荷载。

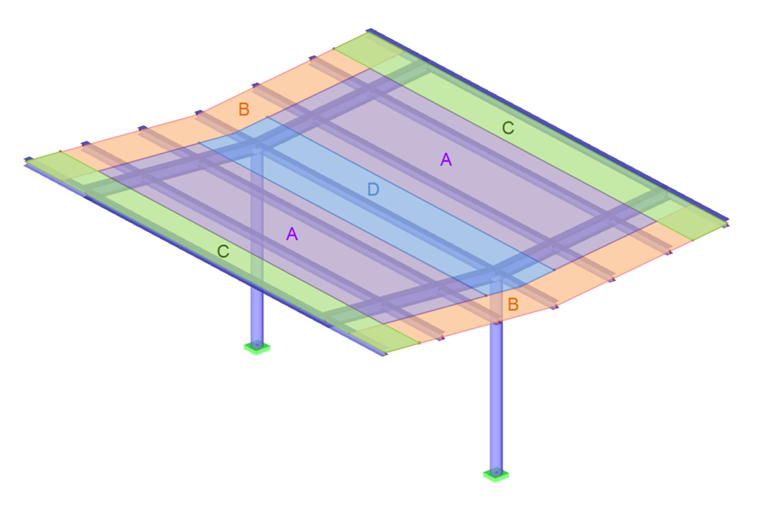

对于独立式屋顶结构,有一些荷载生成器未考虑的、基于规范的假设。 关于将风荷载施加到独立式屋顶,我们的网站上已经发布了一篇有趣的技术文章。
使用新的独立程序 RWIND Simulation 还可以生成任何建筑几何形状的风荷载。 这为您提供了风荷载模拟的可能性
以及风荷载的产生。 与结构有限元软件 RFEM 或结构杆件分析软件 RSTAB 结合使用,您可以更好地使用这些选项。
输入
通过从 RFEM 或 RSTAB 直接导入模型,您可以根据风向标准,使用随高度变化的风廓线为所分析的风向定义相关参数。 由此得出具有全局定义参数的相应荷载工况。
您也可以在没有 RFEM 或 RSTAB 的情况下手动运行 RWIND Simulation。 此外,还可以导入 STL 矢量图中的数据。
环境中的地形和建筑物也可以从 STL 文件导入到模拟中。
通过在 RFEM 或 RSTAB 与 RWIND Simulation 之间交换数据,您可以在通常的 RFEM 或 RSTAB 工作环境中轻松地将风荷载分析结果用作荷载工况。
RWIND Simulation 的功能
模拟采用OpenFOAM提供的不可压缩流体模型
支持从RFEM和RSTAB或STL文件直接导入模型
使用拖放和图形调整辅助功能即可轻松更改模型
通过"Shrink Wrap网格划分技术"自动修正模型拓扑
任意在环境中添加对象(建筑物,地形等)
按照规范标准定义随高度相关的风速
K-epsilon和K-ω湍流模型
根据选定的精度自动进行网格划分
采用并行计算,最佳利用多核计算机的性能
只需几分钟即可得出标准精度的模拟结果(1百万个单元网格)
只需几小时即可得出高精度模拟结果(1百万到1000万个单元网格)
在裁剪器/切片器平面上以图形方式显示结果(标量场和向量场)
风荷载流线图形显示以及流线型动画模拟
