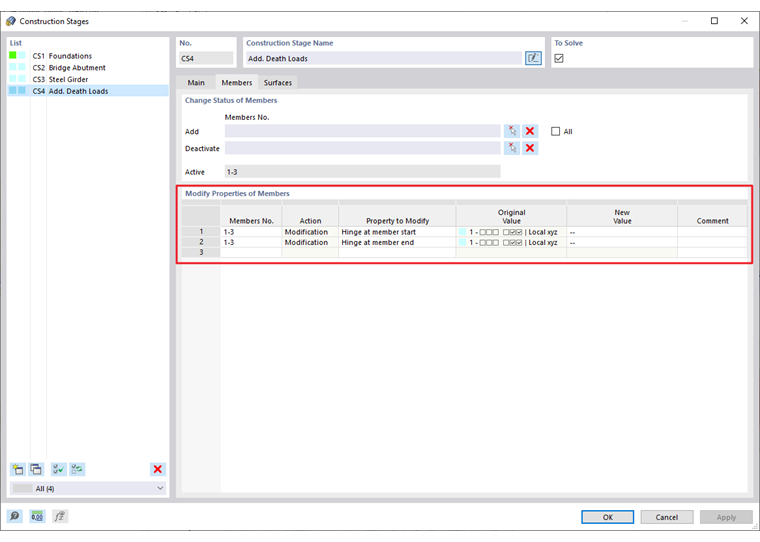

Nie jest to możliwe w programie RFEM 5 lub module dodatkowym RF-STAGES. W nowej generacji programów jest to już możliwe. W programie RFEM6, w module dodatkowym Analiza etapów budowy, można teraz edytować właściwości elementów.
Faza budowy - modyfikacja właściwości

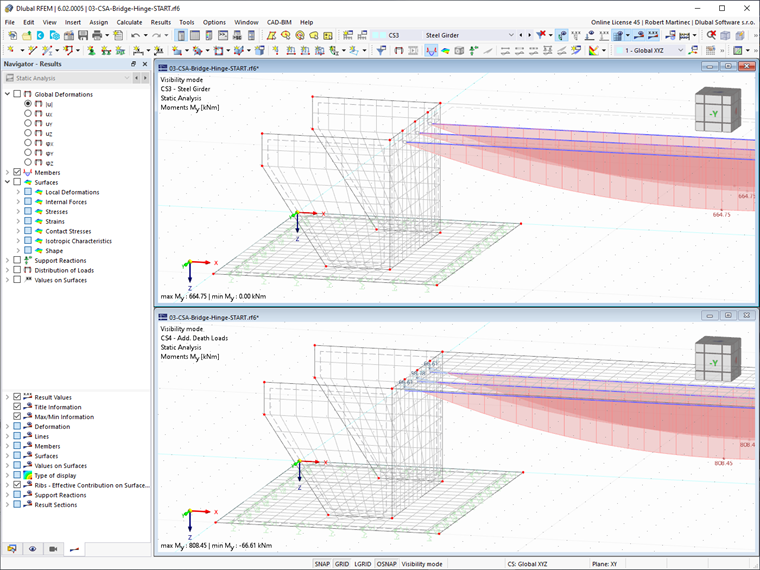

Czy na poszczególnych etapach budowy można zmieniać właściwości prętów lub powierzchni, np. ich położenie?
