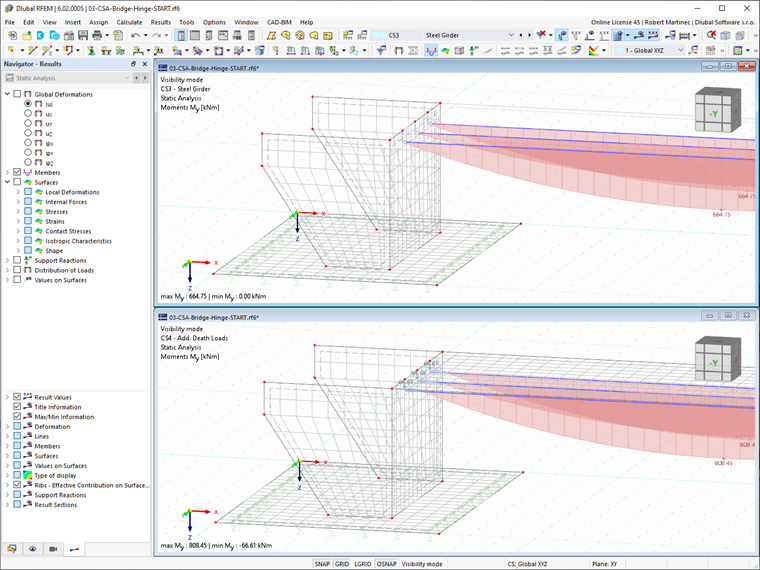

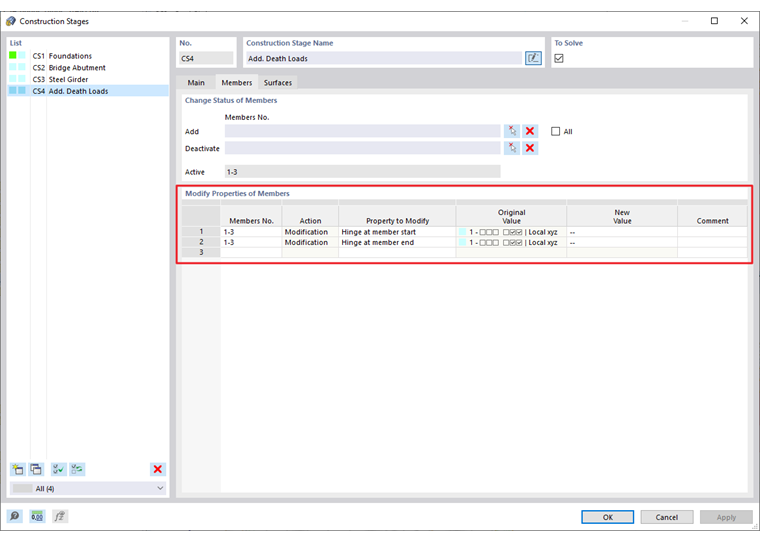

Isso não é possível no RFEM 5 nem no módulo adicional RF-STAGES. Contudo, na nova geração de programas, isso já é possível. No RFEM 6, é possível alterar as propriedades dos elementos no módulo Análise das fases de construção.
Fases de construção – alteração de propriedades
Nas fases de construção individuais, é possível alterar as propriedades de barras ou superfícies, tais como a sua colocação?
