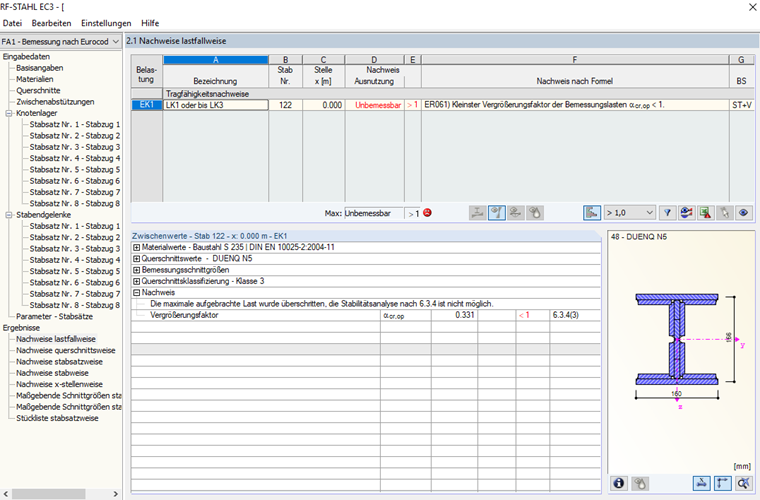

Co oznacza komunikat ostrzegawczy ER061) Minimalny wzmacniacz obciążeń obliczeniowych <1?
Odpowiedź:
Komunikat ten wskazuje, że zostało przekroczone obciążenie krytyczne konstrukcji lub przekroju.Przyczyny tego są bardzo zróżnicowane. W module dodatkowym STEEL EC3 często występuje niewystarczająca liczba podpór bocznych.
Możliwe jest również, że zastosowanych przekrojów lub samej konstrukcji nie można obliczyć zgodnie z ogólną metodą w EC3. Więcej informacji na ten temat można znaleźć w tym artykule z najczęściej zadawanymi pytaniami.
