Wymiarowanie przekroju asymetrycznego

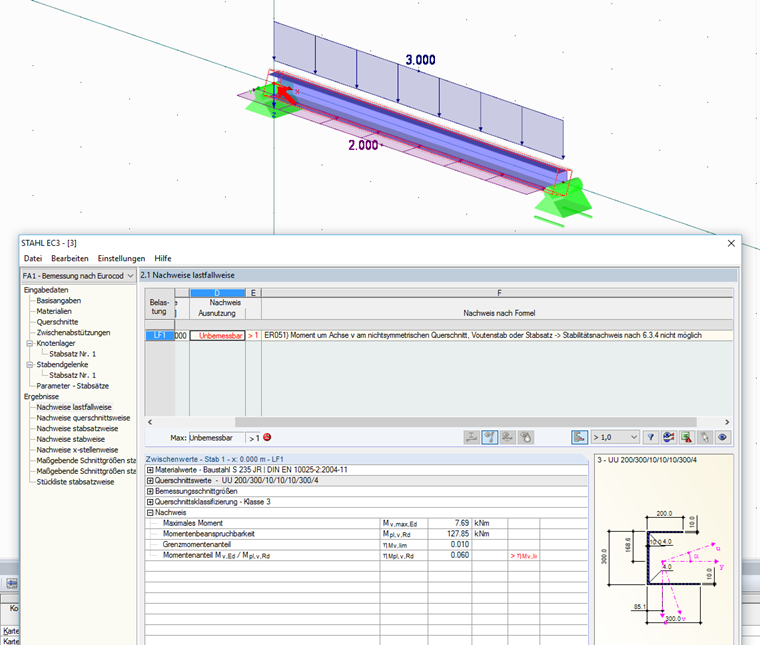

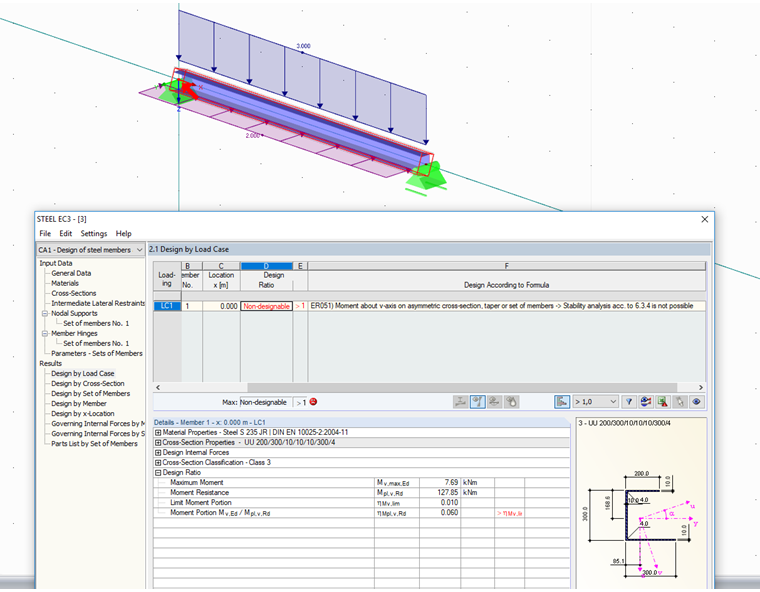

Projektuję przekrój asymetryczny i otrzymuję komunikat: "Nieobliczalny: ER051) Moment względem osi z na przekroju asymetrycznym, zbieżności lub zbiorze prętów. " Dlaczego?

Odpowiedź:

Powodem tego ostrzeżenia jest fakt, że przekrojów asymetrycznych nie można wymiarować przy użyciu metod wymienionych w 6.3.3 w EN 1993-1-1 lub Metody ogólnej zgodnie z 6.3.4 w EN 1993-1-1.

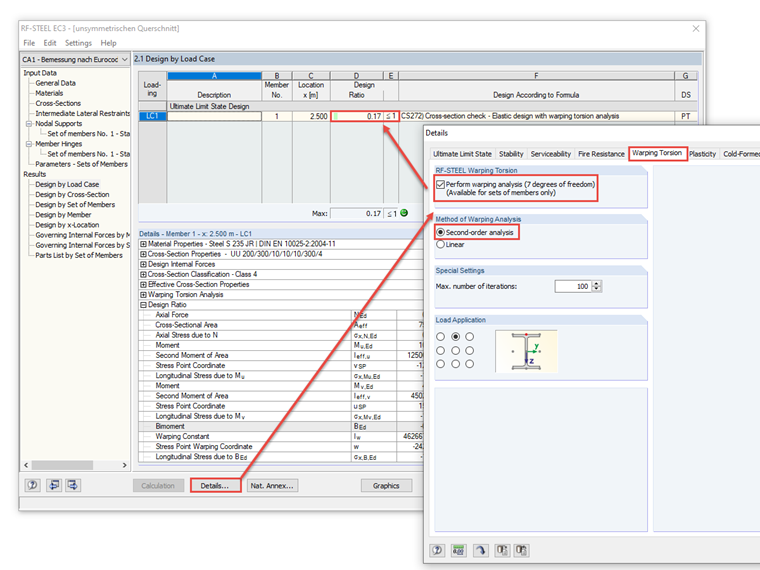

Przeprowadzanie analizy stateczności według analizy drugiego rzędu jako kontrola przekroju za pomocą skręcania skręcania STALOWEGO
Przeprowadzanie analizy stateczności według analizy drugiego rzędu jako kontrola przekroju za pomocą skręcania skręcania STALOWEGO

Analizę stateczności można przeprowadzić w postaci obliczeń przekroju zgodnie z analizą drugiego rzędu, co jest możliwe dzięki zastosowaniu modułów dodatkowych FE ‑ LTB lub STEEL Warping Torsion.

Uwaga dotycząca obliczeń przekrojów asymetrycznych
Uwaga dotycząca obliczeń przekrojów asymetrycznych
Uwaga dotycząca obliczeń przekrojów asymetrycznych
Uwaga dotycząca obliczeń przekrojów asymetrycznych
;
