Pregunta

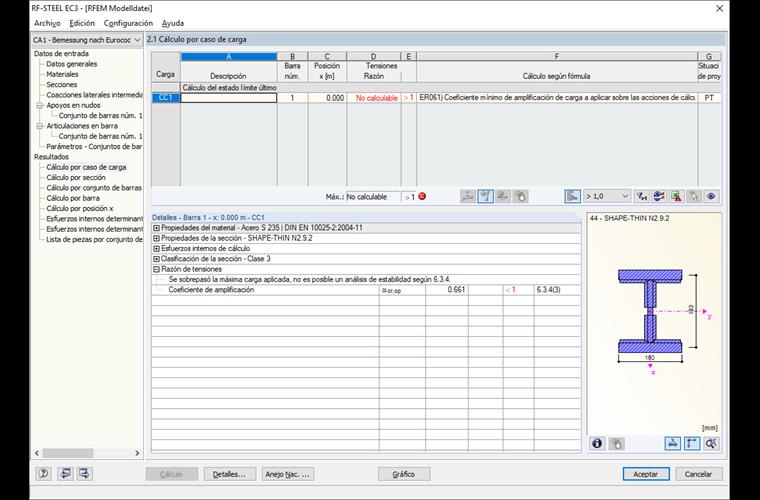

¿Qué significa el mensaje de advertencia ER061) Coeficiente mínimo de amplificación de carga <1?
Respuesta:
Este mensaje indica que se ha excedido la carga crítica de la estructura de la sección.Las causas para esto son muy diversas. A menudo, los apoyos laterales definidos en el módulo adicional STEEL EC3 son insuficientes.
También es posible que las secciones utilizadas o la propia estructura no se puedan calcular según el método general en EC3. Esta FAQ proporciona información sobre este caso.
