Wyszarzanie w kolorze szarym z zastępczego obliczenia pręta podczas aktywowania obliczeń plastycznych przy użyciu metody częściowych sił wewnętrznych

Dlaczego równoważne kryteria wymiarowania pręta w zakładce Stateczność są wyszarzone podczas aktywowania obliczeń plastycznego przy użyciu metody częściowej siły wewnętrznej (plastyczność RF-/STEEL)?

Odpowiedź:

Ponieważ przy obliczaniu pręta równoważnego według Eurokodu 3 występują inne interakcje niż w przypadku obliczeń według metody częściowych sił wewnętrznych, a kombinacja tych różnych warunków obliczeniowych nie jest pożądana ze względu na przejrzystość, moduł dodatkowy RF-/STEEL Plasticity.

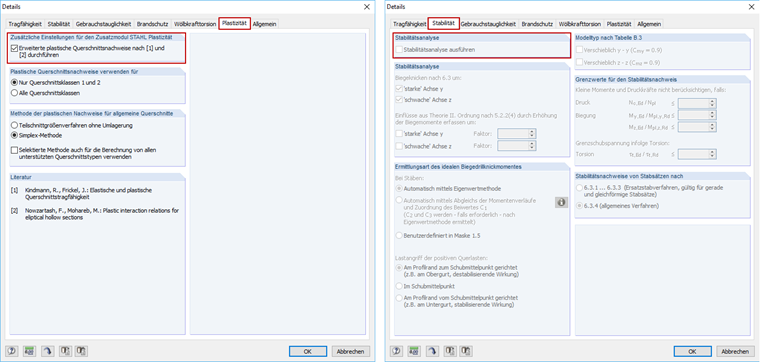

Aktywacja analizy plastyczności RF-/STEEL i nieaktywnych prętów zastępczych
Aktywacja analizy plastyczności RF-/STEEL i nieaktywnych prętów zastępczych
  • Mia: Asystentka AI
  • Najnowsze FAQ
Wydarzenia
Filmy wideo
Modele do pobrania
Artykuły w Bazie informacji
belka trójprzęsłowa

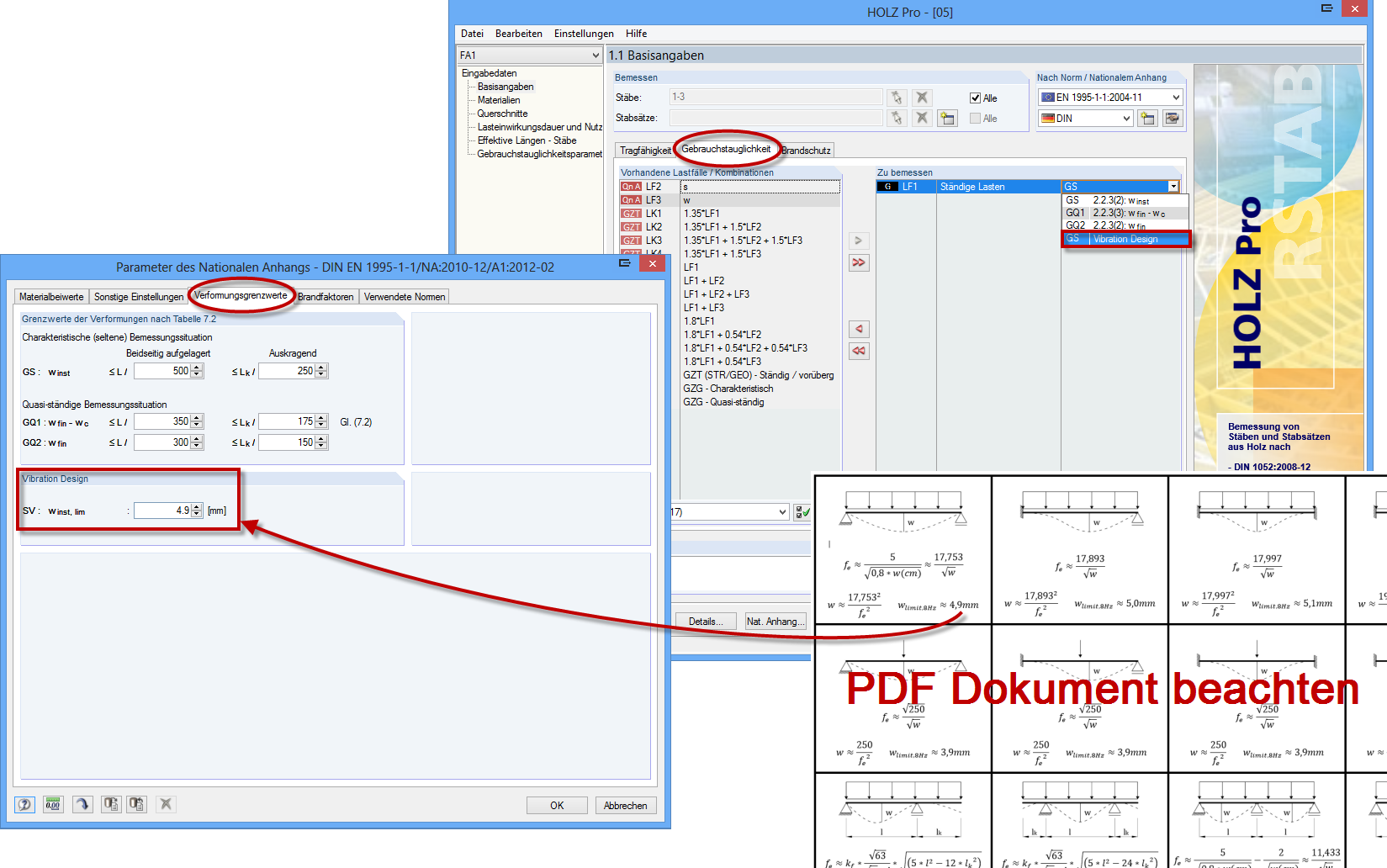

Mit dem Zusatzmodul RF-/HOLZ Pro ist es möglich, für die Bemessung nach EN 1995-1-1 den aus der DIN 1052 bekannten Schwingungsnachweis zu führen. Dieser besagt, dass unter ständiger und quasi-ständiger Einwirkung die Durchbiegung am ideellen Einfeldträger einen Grenzwert (nach DIN 1052 6 mm) nicht überschreiten darf. Wenn man den Zusammenhang zwischen Eigenfrequenz und Durchbiegung für einen mit konstanter Streckenlast belasteten, gelenkigen Einfeldträger berücksichtigt, so resultiert aus den 6 mm eine Mindesteigenfrequenz von zirka 7,2 Hz.
