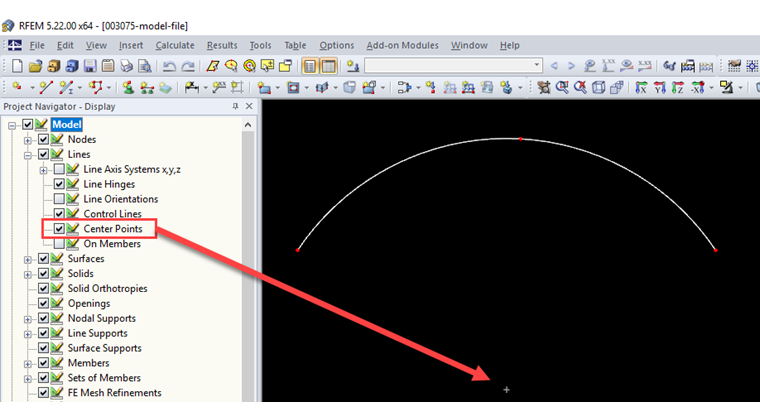

Wyświetlaniem środka okręgu, łuku, elipsy i innych elementów można sterować w Nawigatorze projektu - Wyświetlanie. Zur Anzeige ist das Kontrollkästchen Modell → Linien → Mittelpunkte zu aktivieren (siehe Bild 1). Der Mittelpunkt kann auch gefangen werden.
Wyświetla środek okręgu, łuku lub elipsy
Jak wyświetlić środek okręgu, łuku, elipsy itd.?
