Parametryzacja połączenia stalowej belki z bloku betonowego, możliwość dostosowania wymiarów płyty łączącej i bloku betonowego, a także wymiary (średnica i długość) oraz położenie śrub kotwiących.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

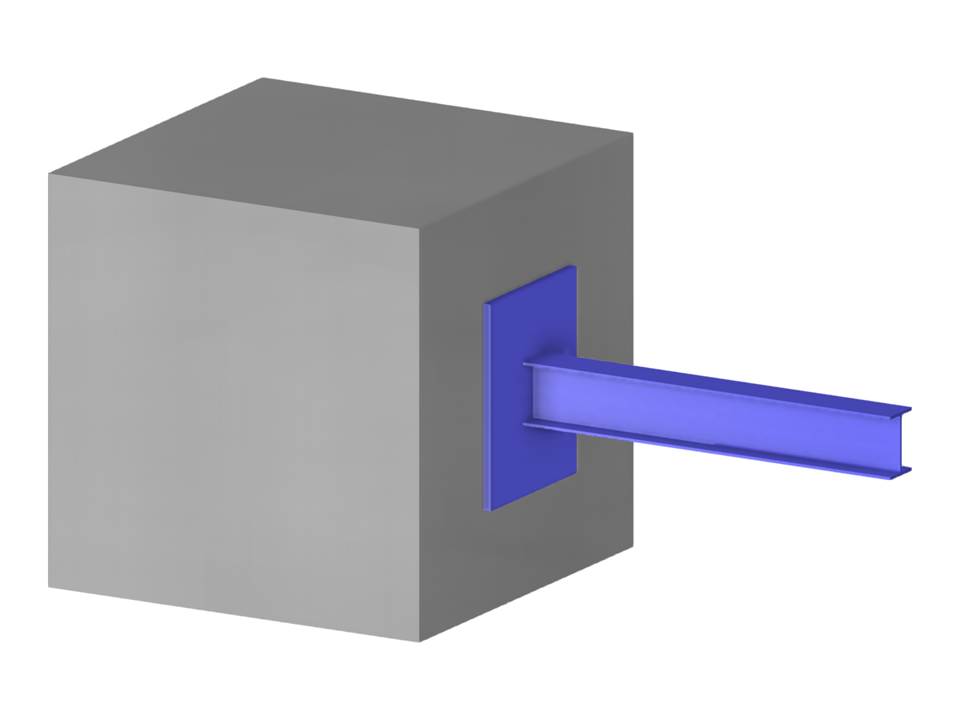

Połączenie dwuteownika z blokiem betonowym
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 55 |
Liczba linii | 60 |
Liczba prętów | 9 |
Liczba powierzchni | 26 |
Ilość brył | 2 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 2 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 2,365 t |
Wymiary (metryczne) | 2,010 x 1,000 x 1,000 m |
Wymiary (imperialne) | 6.59 x 3.28 x 3.28 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
