Parametrização da ligação de uma viga de secção em I de aço a um bloco de betão, as dimensões da placa de ligação e do bloco de betão podem ser ajustadas, bem como as dimensões (diâmetro e comprimento) e a posição dos parafusos de ancoragem.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

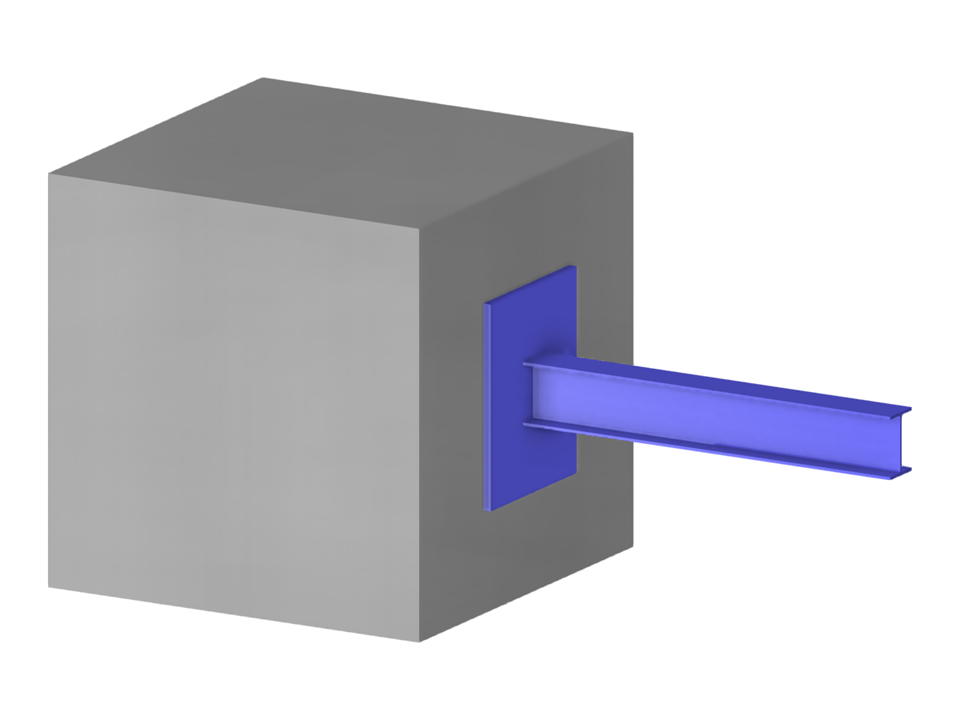

Ligação da secção em I à ligação do bloco de betão
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 55 |
Número de linhas | 60 |
Número de barras | 9 |
Número de superfícies | 26 |
Número de sólidos | 2 |
Número de casos de carga | 1 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 0 |
Peso total | 2,365 t |
Dimensões (métricas) | 2,010 x 1,000 x 1,000 m |
Dimensões (imperial) | 6.59 x 3.28 x 3.28 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
