Anzeige des Mittelpunktes von Kreisen, Bögen oder Ellipsen

Wie kann man sich den Mittelpunkt eines Kreises, eines Bogens, einer Ellipse usw. anzeigen lassen?

Antwort:

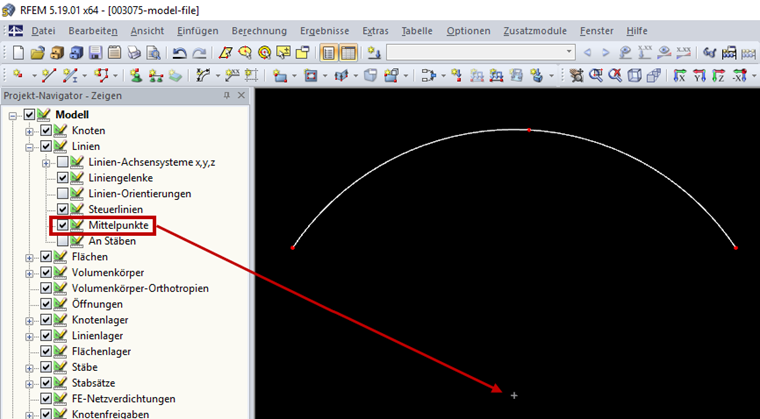

Die Anzeige des Mittelpunktes eines Kreises, eines Bogens, einer Ellipse usw. kann im Projekt-Navigator - Zeigen gesteuert werden. Zur Anzeige ist das Kontrollkästchen Modell → Linien → Mittelpunkte zu aktivieren (siehe Bild 1). Der Mittelpunkt kann auch gefangen werden.

Projekt-Navigator - Zeigen: Modell -> Linien -> Mittelpunkte
Projekt-Navigator - Zeigen: Modell -> Linien -> Mittelpunkte
Autor

Frau von Bloh bietet im Kundensupport Hilfestellung für unsere Anwender und ist zudem für die Entwicklung des Programms RSECTION sowie für den Stahl- und Aluminiumbau zuständig.
