Mostra o centro de um círculo, arco ou elipse

Como é que posso apresentar o centro de um círculo, um arco, uma elipse etc.?

Resposta:

A apresentação de um centro de círculo, arco, elipse etc. pode ser controlada no Navegador de projetos – Mostrar. Zur Anzeige ist das Kontrollkästchen Modell → Linien → Mittelpunkte zu aktivieren (siehe Bild 1). Der Mittelpunkt kann auch gefangen werden.

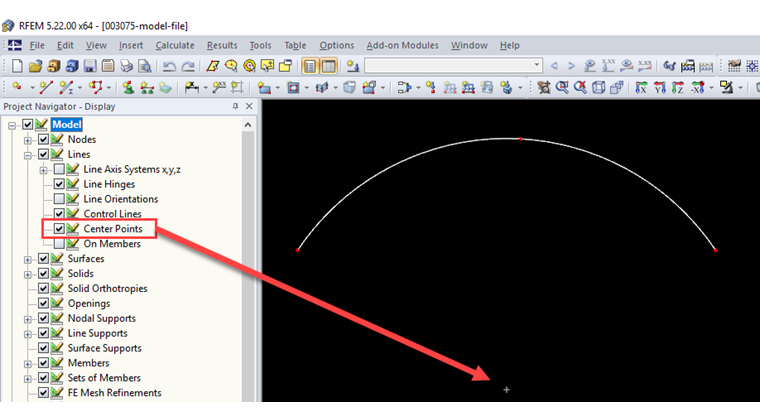

Navegador de projetos - Mostrar: Modelo -> Linhas -> Pontos centrais
Navegador de projetos - Mostrar: Modelo -> Linhas -> Pontos centrais
