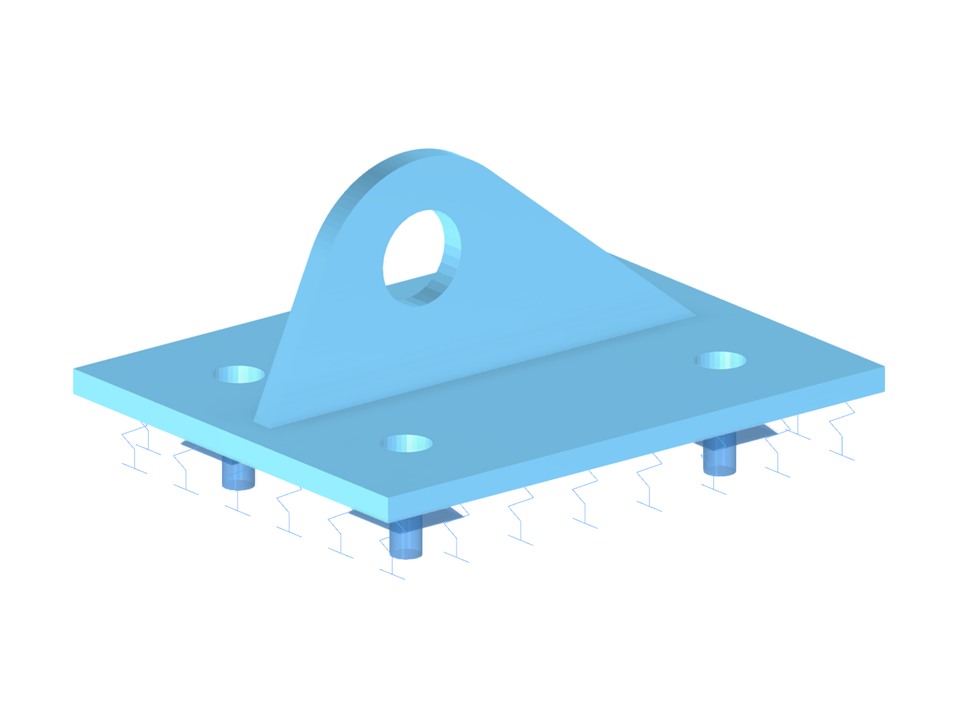

Pobierz model płyty kotwiącej i otwórz go w programie RFEM 6 opartym na MES.
Model ten zostanie wykorzystany w webinarium "Studium modelu powierzchni i brył w programie RFEM 6" 29 listopada 2023 r.
Kotwienie
| Liczba węzłów | 19 |
| Liczba linii | 13 |
| Liczba prętów | 0 |
| Liczba powierzchni | 7 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,002 t |
| Wymiary (metryczne) | 0,150 x 0,100 x 0,190 m |
| Wymiary (imperialne) | 0.49 x 0.33 x 0.62 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
