Wyżej wymieniona funkcja jest dostępna w nawigatorze Dane w pozycji "Obiekty specjalne". Jej zastosowanie zostanie pokazane poprzez zdefiniowanie dostosowania wyników powierzchni dla stref połączeń między słupami i płytami na rysunku 2. Celem jest zdefiniowanie obszarów odpowiadających wymiarom słupa i wyzerowanie sił wewnętrznych powierzchni w strefie.

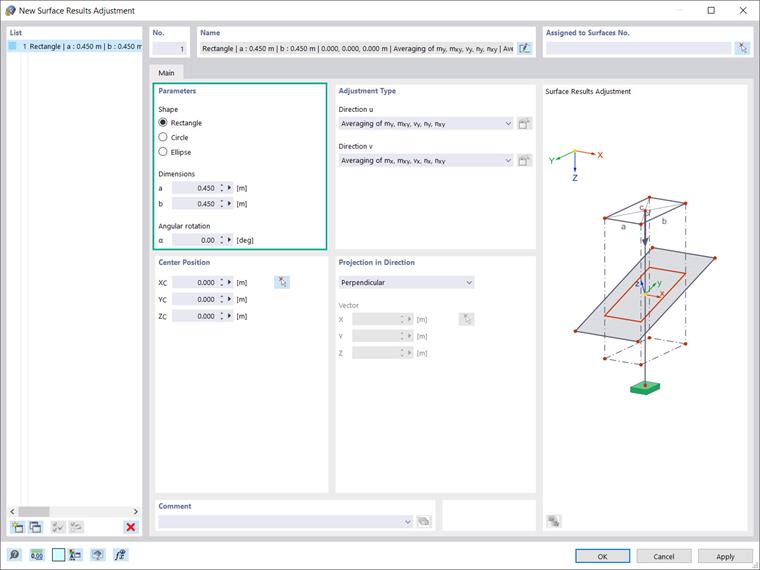

Chociaż jesteśmy zainteresowani zdefiniowaniem pola kwadratowego/prostokątnego odpowiadającego wymiarom słupa (0,450x0,450m), strefa dostosowania może również zostać zdefiniowana w różnych formach, takich jak okrąg lub elipsa (rys. 3). W zależności od wyboru konieczne jest zdefiniowanie parametrów charakterystycznych dla kształtu (np. szerokość, długość lub średnica). W razie potrzeby można obrócić strefę poprzez określenie wartości „Obrót kątowy”.
Następnym krokiem jest zdefiniowanie typu dopasowania dla kierunku „u” jako pierwszego kierunku i „v” jako kierunku prostopadłego do niego. W tej sekcji okna dialogowego można zdefiniować siły i momenty wewnętrzne powierzchni, które będą uwzględniane podczas uśredniania. Dostępne są następujące opcje: uśrednianie my, mxy, vy, ny, nxy; uśrednianie wartości mx, mxy, vx, nx, nxy ; zdefiniowane przez użytkownika, zero lub brak. Pierwsze dwie reprezentują ustawienia domyślne dla podstawowych sił wewnętrznych w kierunkach powierzchni, odpowiednio y i x.

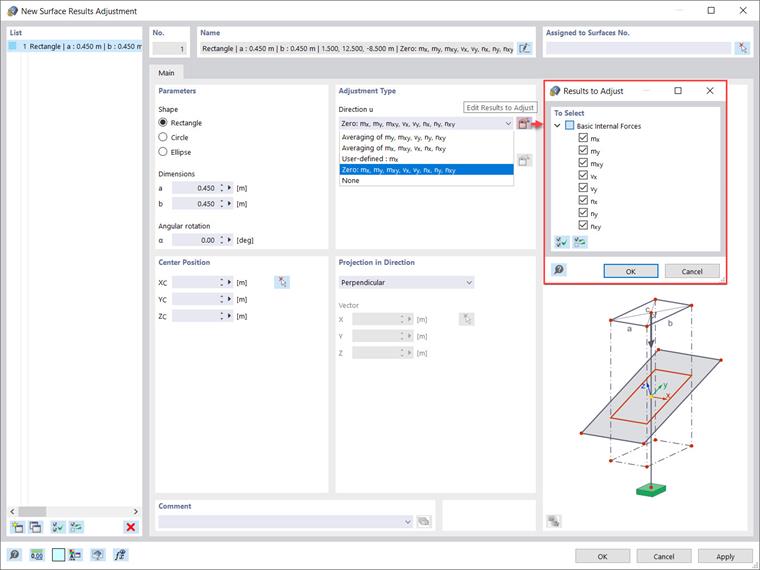

„Zdefiniowane przez użytkownika” umożliwia wybór typów sił wewnętrznych, których wyniki mają zostać uśrednione. „Zero” oznacza, że wyniki w strefie są ustawione na zero, natomiast „Brak” oznacza, że siły wewnętrzne powierzchni nie są uśredniane, ale wyświetlane w zwykły sposób. In this example, the results within the zone are set to zero and the types of internal forces to adjust are selected via the “Edit Results to Adjust” icon, as shown in Image 4.

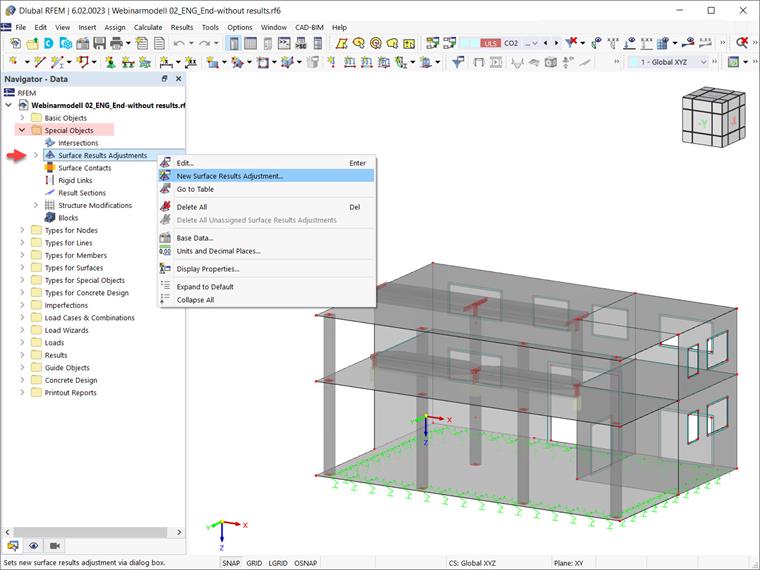

Za pomocą ikony „Wybierz powierzchnie w grafice” w prawym górnym rogu można przypisać powierzchnie do odpowiedniego dostosowania wyników powierzchni. W tym przykładzie chcemy wprowadzić dostosowanie wyników dla powierzchni na wszystkich płytach; dlatego wszystkie odpowiednie powierzchnie są wybrane (zdjęcie 5).

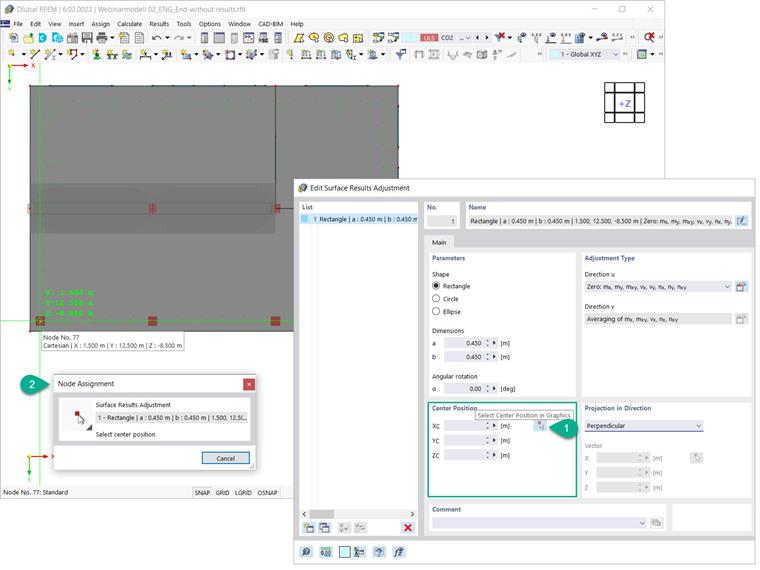

Następnie należy określić środek obszaru dostosowania. Można to zrobić wprowadzając współrzędne bezpośrednio w oknie dialogowym “Nowe dostosowanie wyników powierzchni” lub definiując je graficznie, jak pokazano na rys. 6.
Ponieważ wszystkie dopasowania wyników powierzchni zostaną przypisane do tych samych powierzchni, w oknie „Dostosowanie wyników powierzchni” można utworzyć 6 kopii początkowo utworzonego dostosowania i zmodyfikować ich indywidualne położenie środkowe.

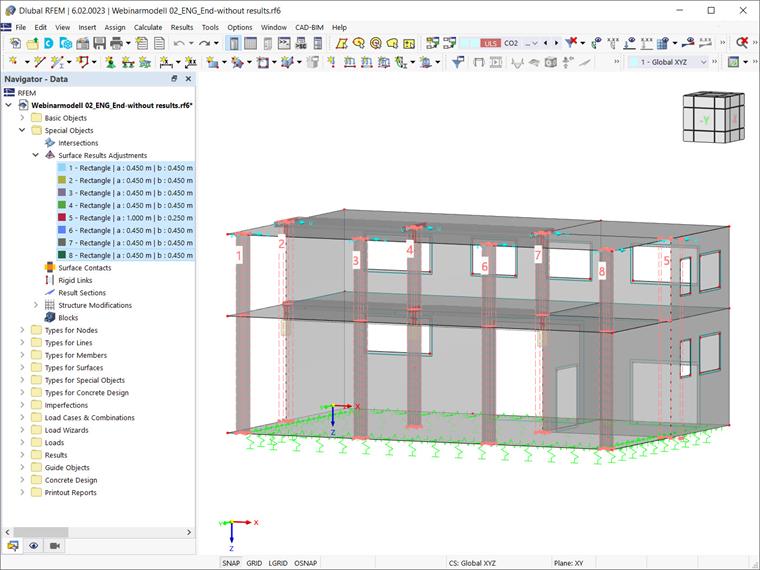

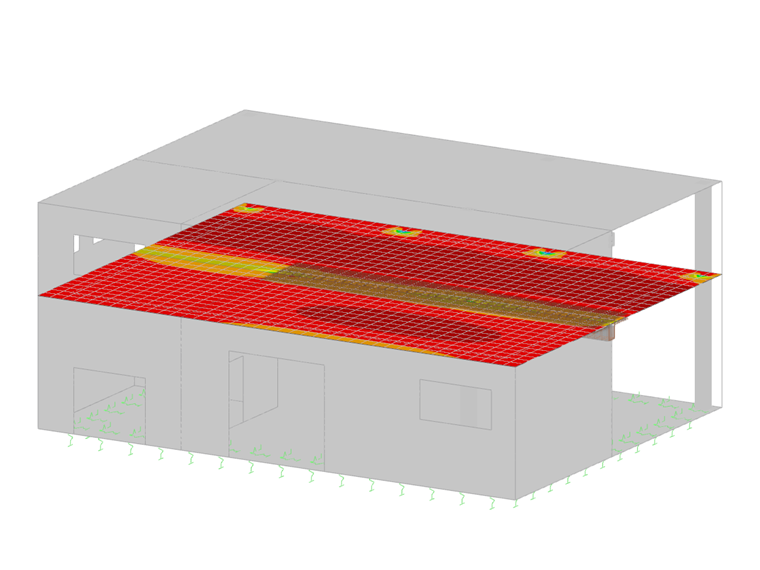

Możliwe jest również wybranie dostosowania wyników powierzchni w oknie roboczym programu RFEM i zdefiniowanie ich za pomocą funkcji przeciągnij i upuść, jak pokazano na rys. 7. Należy pamiętać, że ze względu na kompletność należy wprowadzić również korektę wyników powierzchni skojarzoną ze ścianami. W tym przykładzie jest to wyrównanie wyników powierzchni nr 5 o wymiarach 1.000x0.250m.
