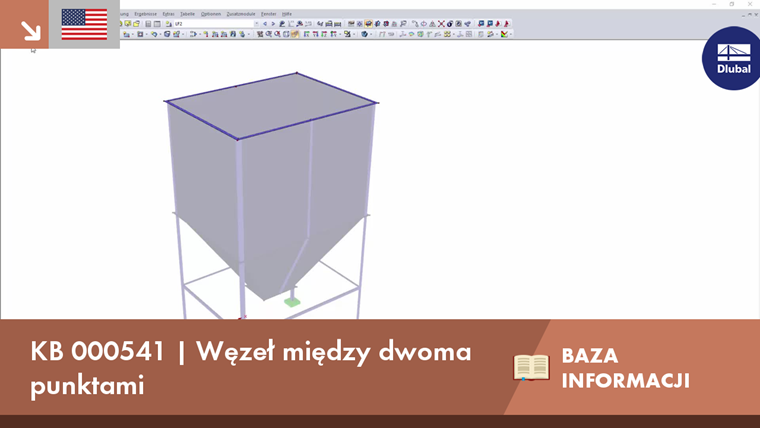

Węzeł między dwoma punktami

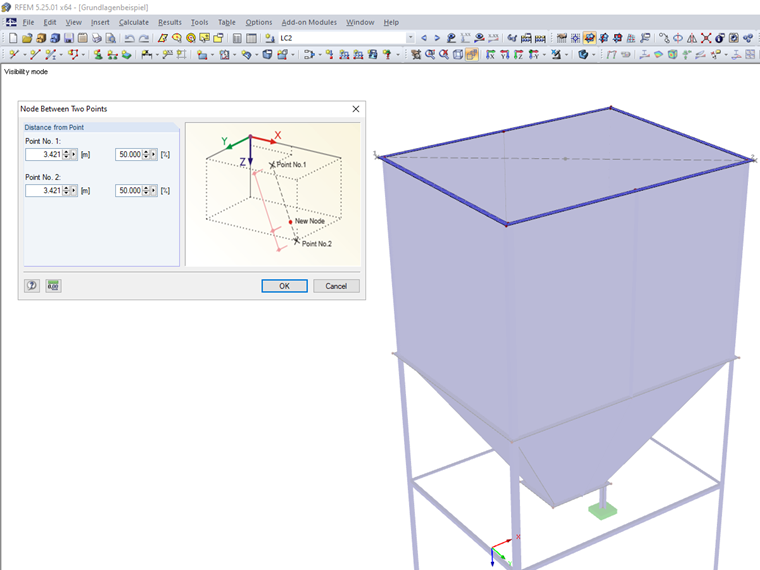

Wollte man den Mittelpunkt eines Rechteckes bestimmen, war es bisher notwendig, eine Linie von einem Eckpunkt in den Gegenüberliegenden zu konstruieren. Durch Teilen der Linie hat man den Mittelpunkt erhalten. W programie RFEM 5 i RSTAB 8 istnieje teraz możliwość utworzenia węzła między dwoma wskazanymi punktami. Man würde in diesem Fall nur die Eckpunkte markieren und kann anschließend bestimmen, wie groß der Abstand in Absolut- oder Relativwerten sein soll.
Baza informacji
Autor
Pan Sühnel jest odpowiedzialny za zapewnienie jakości programu RSTAB; uczestniczy również w rozwoju produktu i zapewnia wsparcie techniczne dla naszych klientów.
