Détermination d'un nœud entre des points de coin

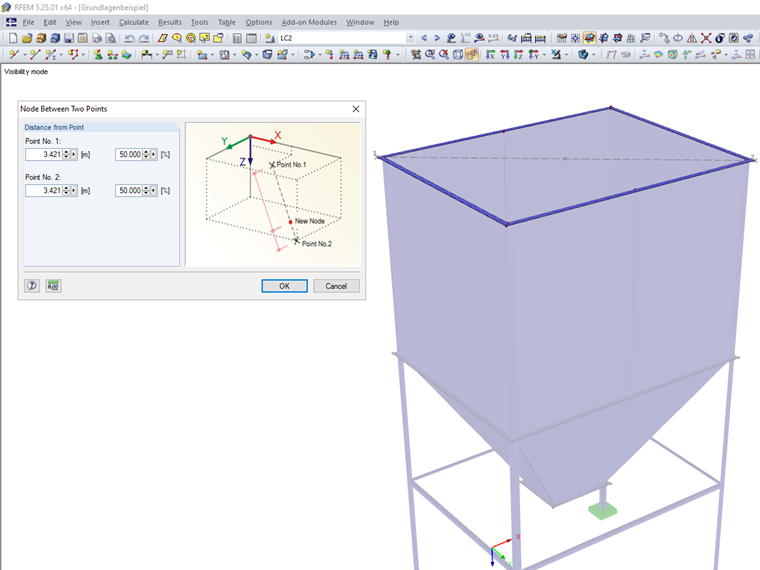

Auparavant, si vous vouliez déterminer le centre de gravité d’un rectangle, il était nécessaire de définir une ligne depuis un point de coin au point diagonalement opposé. Durch Teilen der Linie hat man den Mittelpunkt erhalten. Dans RFEM 5 et RSTAB 8, il est maintenant possible de créer un nœud entre deux points. Man würde in diesem Fall nur die Eckpunkte markieren und kann anschließend bestimmen, wie groß der Abstand in Absolut- oder Relativwerten sein soll.
