Determinazione di un nodo tra i vertici

Fino ad ora, se si voleva determinare il baricentro di un rettangolo, era necessario definire una linea da un punto d'angolo al punto diagonalmente opposto. Durch Teilen der Linie hat man den Mittelpunkt erhalten. In RFEM 5 e RSTAB 8, ora hai la possibilità di creare un nodo tra due punti. Man würde in diesem Fall nur die Eckpunkte markieren und kann anschließend bestimmen, wie groß der Abstand in Absolut- oder Relativwerten sein soll.

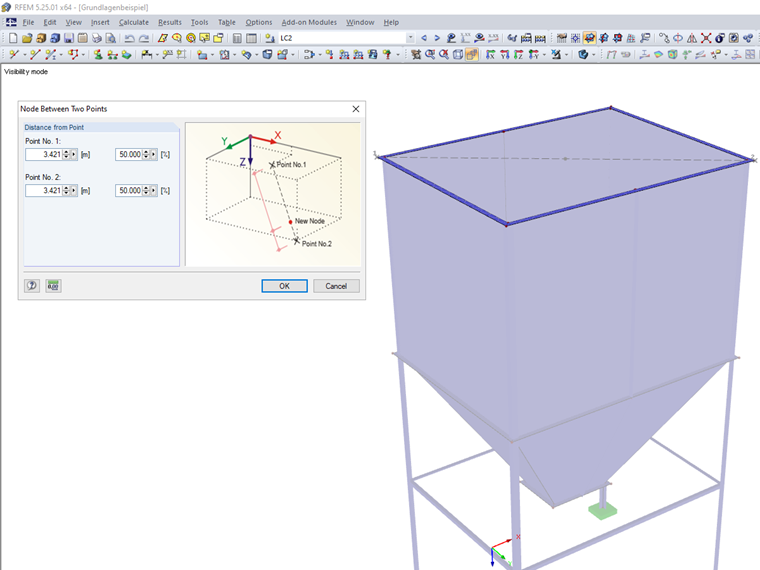

Nodo tra due aste
Nodo tra due aste
IT-US | Bandiera Knowledge Base

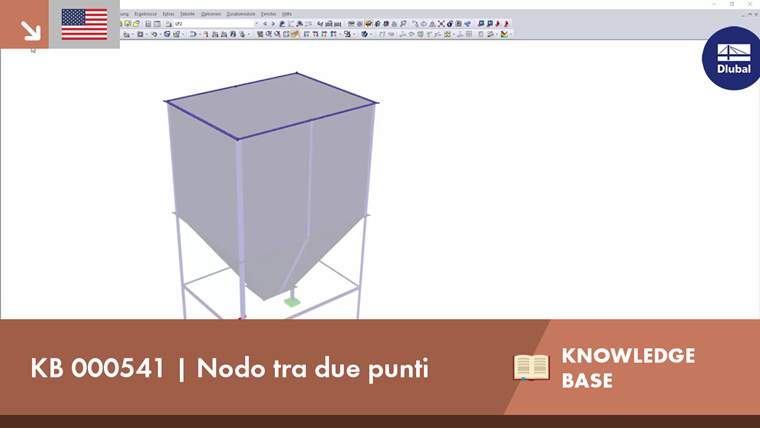

KB 000541 | Nodo tra due punti
IT-US | Bandiera Knowledge Base
KB 000541 | Nodo tra due punti
Autore

Il Sig. Sühnel è responsabile della garanzia della qualità di RSTAB; partecipa anche allo sviluppo del prodotto e fornisce supporto tecnico ai nostri clienti.
